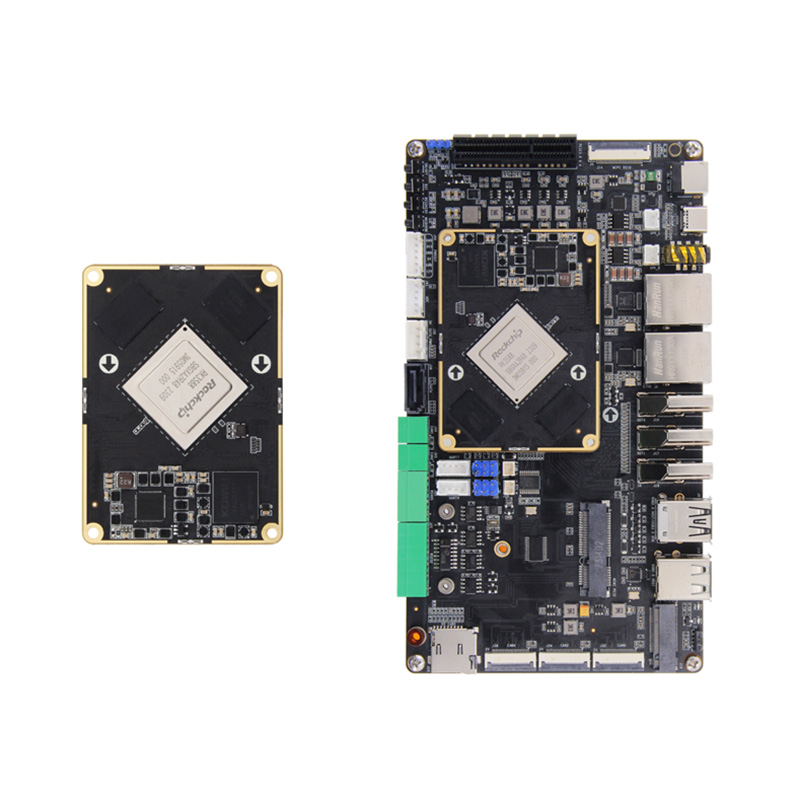

आरके 3568 बोर्ड टू बोर्ड मदरबोर्ड

हे आरके 3568 बोर्ड टू बोर्ड मदरबोर्ड (बीटीबी इंटरफेस) चे प्रदर्शन, नियंत्रण, नेटवर्क ट्रान्समिशन, फाइल स्टोरेज, एज कंप्यूटिंग आणि इतर परिदृश्यांसाठी उच्च-कार्यक्षमता सिंगल-बोर्ड संगणक आणि एम्बेडेड मदरबोर्ड म्हणून वापरले जाऊ शकते.

रॉकचिप्रक 3568 (कमर्शियल ग्रेड)/आरके 3568 जे (औद्योगिक ग्रेड) मुख्य चिप म्हणून, 22 एनएम प्रक्रिया तंत्रज्ञानाचा अवलंब करते, जास्तीत जास्त 2.0 जीएचझेड, इंटिग्रेटेड क्वाड-कोर 64-बिट कॉर्टेक्स-ए 55 प्रोसेसर आणि मालिग 522 ईई ग्राफिक्स प्रोसेस, समर्थन 4 के डेकोडिंग, एनसीओडी, एनपीओडी, एनपीओडी, एनपीओडी, एनपीओडी, एनपीओडी, 1080 हलके कृत्रिम बुद्धिमत्ता अनुप्रयोगांसाठी वापरले.

निवडण्यासाठी विविध मेमरी आणि स्टोरेज संयोजन प्रदान करा, संतुलित ऑनबोर्ड हार्डवेअर कॉन्फिगरेशन, अनुप्रयोगांची विस्तृत श्रेणी

बिल्ट-इन स्वतंत्र एनपीयू संगणकीय शक्ती 1 टॉप्स (3568 जे 512MACNPU आहे) पर्यंत पोहोचू शकते, हलके कृत्रिम बुद्धिमत्ता अनुप्रयोगांसाठी वापरली जाऊ शकते.

यात उच्च एकत्रीकरण आणि समृद्ध विस्तार इंटरफेस आहेत, आणि ड्युअल गिगाबिट इथरनेट पोर्ट्स, एचडीएमआय, ईडीपी, 5 मिनीपकल, सटा, एम .2, यूएसबी 3.0, यूएसबी 2.0, एमआयपीआय स्क्रीन इंटरफेस, एमआयपीआय कॅमेरा इंटरफेस, ऑडिओ इंटरफेस आणि इतर परिघीयांसह सुसज्ज आहे, जे फेरफल आणि पुढील प्रक्रियेचा विस्तार करू शकतात.

मुख्य प्रवाहातील अ‍ॅन्ड्रिओड 11, डेबेन, उबंटू ऑपरेटिंग सिस्टम प्रतिमांना अधिकृतपणे समर्थन देते आणि विविध अनुप्रयोग वातावरणात लागू केले जाऊ शकते.

पूर्णपणे मुक्त स्त्रोत, अधिकृत ट्यूटोरियल प्रदान करणे, एसडीके ड्रायव्हर डेव्हलपमेंट पॅकेजेस, डिझाइन स्कीमॅटिक्स आणि इतर संसाधने, आपण मृत टोकांशिवाय सहजपणे प्रारंभ करू शकता.

वैशिष्ट्ये

1. वापरण्यास सज्ज, एकाधिक ऑपरेटिंग सिस्टमचे समर्थन करते, मग ते विकास किंवा करमणूक असो, ते सहजपणे समाधानी होऊ शकते!

2. ड्युअल गिगाबिट इथरनेट इंटरफेस, डायनॅमिक व्होल्टेज नियमन समर्थन

3. अंगभूत स्वतंत्र एनपीयू, संगणकीय शक्ती 512 एमएसी/1 टॉप्सपर्यंत पोहोचू शकते

मुख्य प्रवाहातील आर्किटेक्चर मॉडेल्सच्या एक-क्लिक स्विचिंगचे समर्थन करते, हलके कृत्रिम बुद्धिमत्ता अनुप्रयोगांसाठी वापरले जाऊ शकते

.

5. ड्युअल-स्क्रीन डिस्प्ले, हाय-डेफिनिशन आणि पोर्टेबल

ड्युअल-स्क्रीन डिस्प्लेचे समर्थन करा, 4 के 60 फ्रेम पर्यंत समर्थन करा + 1080 पी 60 फ्रेम प्रतिमा आउटपुट एकाच वेळी

विविध बाह्य गरजा पूर्ण करण्यासाठी समृद्ध विस्तार इंटरफेससह

मापदंड

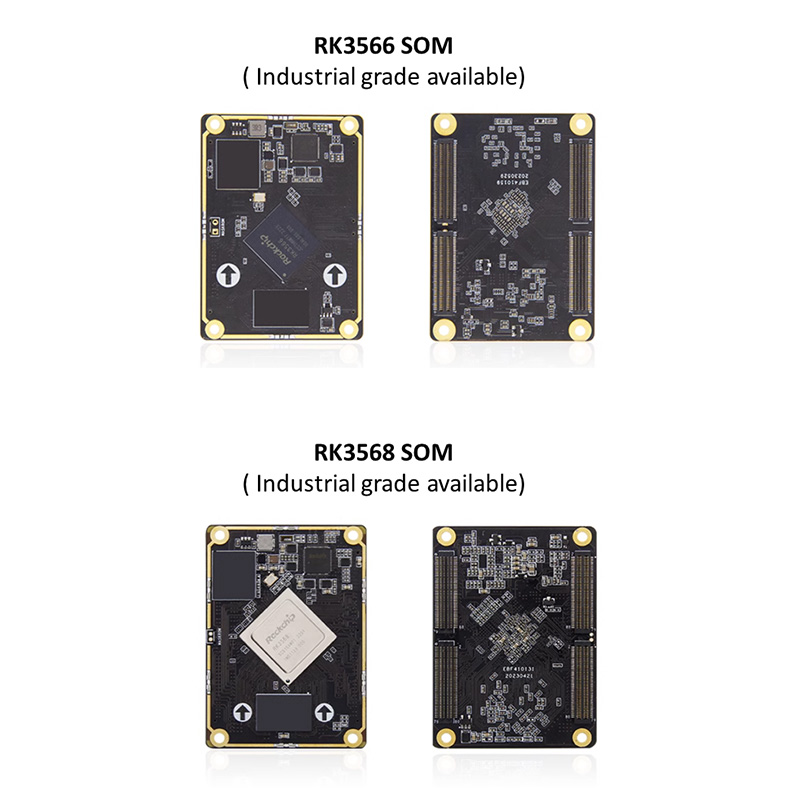

या मदरबोर्डमध्ये बोर्ड टू बोर्डच्या फॉर्मसह आरके 3568/ आरके 3568 जे कोअर बोर्ड+ बेसबोर्ड आहे. तर बेस बोर्ड आमच्या आरके 3568/ आरके 3568 जे कोअर बोर्ड आणि आरके 3566/ आरके 3566 जे कोअर बोर्डशी सुसंगत आहे.

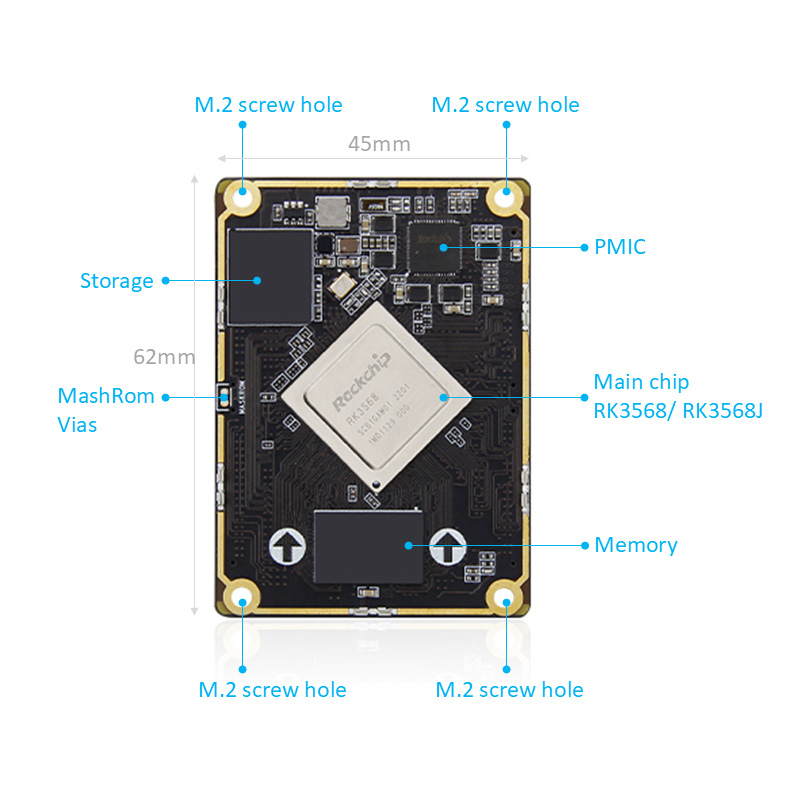

आरके 3568 बीटीबी कोअर बोर्ड हार्डवेअर कॉन्फिगरेशन

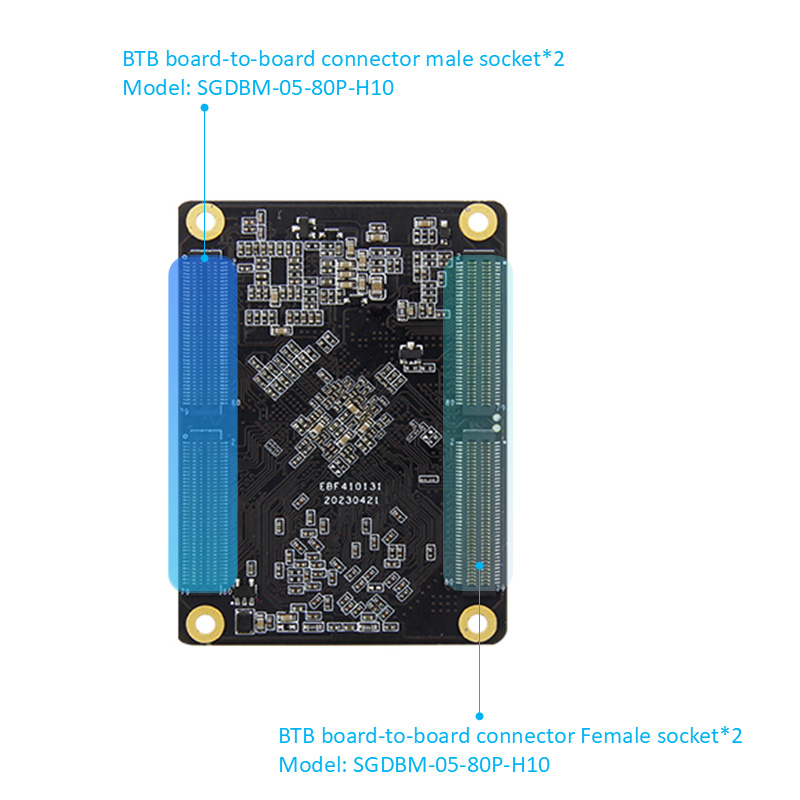

कनेक्टर: नर: एसजीडीबीएम -05-80 पी-एच 10 महिला: एसजीडीबीएफ -05-80 पी-एच 30

मुख्य चिप: आरके 3568/आरके 3568 जे (क्वाड-कोर कॉर्टेक्स-ए 55, 2 जीएचझेड, माली-जी 52)

आयओ: बीटीबी 320 पिन, 0.5 मिमी अंतर, सर्व आय 0 पर्यंत नेतो

मेमरी: 1/2/4/8 जीबी, एलपीडीडीआर 4/4 एक्स, 1560 मेगाहर्ट्झ

स्टोरेज: 8/32/64/128 जीबी, ईएमएमसी

आरके 3568 बीटीबी बेसबोर्ड हार्डवेअर कॉन्फिगरेशन

कनेक्टर: नर: एसजीडीबीएम -05-80 पी-एच 10 महिला: एसजीडीबीएफ -05-80 पी-एच 30

पॉवर इंटरफेस: 12 व्ही@1 ए (1 ए आणि वरील) डीसी इनपुट, डीसी इंटरफेस

इथरनेट: 10/100/1000 मी अ‍ॅडॉप्टिव्ह इथरनेट पोर्ट*2

एचडीएमआय: एचडीएमआय 2.0 स्क्रीन इंटरफेस, ड्युअल-स्क्रीन डिस्प्लेचे समर्थन करते, कमाल रिझोल्यूशन 4096*2160@60 हर्ट्ज

एमआयपीआय-डीएसआय: एमआयपीआय स्क्रीन इंटरफेस*2, वाइल्डफायर एमआयपीआय स्क्रीनमध्ये प्लग इन केले जाऊ शकते, ड्युअल-स्क्रीन डिस्प्लेचे समर्थन करा: सिंगल एमआयपीआय मोड कमाल रिझोल्यूशन 1920*1080@60 हर्ट्ज

एमआयपीआय-सीएसआय: एमआयपीआय कॅमेरा इंटरफेस*2, आयएमएक्स 415/ओव्ही 8858 कॅमेर्‍यामध्ये प्लग इन केले जाऊ शकते

ईडीपी: ईडीपी 1.3 स्क्रीन इंटरफेस*1, ईडीपी टच इंटरफेस*1; ड्युअल-स्क्रीन डिस्प्लेचे समर्थन करा

यूएसबी 2.0: टाइप-ए इंटरफेस*3 (होस्ट); फर्मवेअर बर्निंग इंटरफेससाठी टाइप-सी इंटरफेस*1 (ओटीजी)

यूएसबी 3.0: टाइप-ए इंटरफेस*1 (होस्ट)

एम .2 इंटरफेस: एम.केई प्रकार सॉलिड स्टेट ड्राइव्ह, पीसीएल 3.0*2 लेन; 2280 स्पेसिफिकेशन एनव्हीएम सॉलिड स्टेट ड्राइव्हमध्ये प्लग केले जाऊ शकते

पीसीएलई इंटरफेस: मिनी-पीसीएल इंटरफेस, पूर्ण-उंची किंवा अर्ध्या उंचीच्या वायफाय नेटवर्क कार्ड, 4 जी मॉड्यूल किंवा इतर मिनी-पीसीएल इंटरफेस मॉड्यूलसह ​​वापरले जाऊ शकते

सिम कार्ड धारक: सिम कार्ड फंक्शन 4 जी मॉड्यूलसह ​​वापरणे आवश्यक आहे

एसएटीए इंटरफेस: मानक एसएटीए इंटरफेस*1; एसएटीए पॉवर सप्लाय इंटरफेस*1, 12 व्ही आउटपुटला समर्थन देते

कॅन: कॅन*2

एडीसी: एडीसी अधिग्रहण इंटरफेस*1

सीरियल पोर्ट: डीबग सीरियल पोर्ट*1 (यूएआरटी 2) डीफॉल्ट पॅरामीटर 1500000-8-एन -1; एलव्हीटीटीएल सीरियल पोर्ट*2 (यूएआरटी 7 आणि यूएआरटी 9); आरएस 232*2 (यूएआरटी 7 आणि यूएआरटी 9) आरएस 485*2 (यूएआरटी 3 आणि यूएआरटी 4)

टीएफ कार्ड धारक: मायक्रो एसडी (टीएफ) कार्ड बूट सिस्टमला समर्थन देते, 512 जीबी पर्यंत

ऑडिओ: ऑडिओ आउटपुट, 3.5 मिमी ऑडिओ धारक*1 (ग्रीन); ऑडिओ इनपुट, 3.5 मिमी ऑडिओ धारक*1 (लाल); माइक मायक्रोफोन इंटरफेस*1 एसपीके स्पीकर इंटरफेस*1, 1 डब्ल्यू पॉवर स्पीकर कनेक्ट करू शकतो

बटण: पॉवर बटण; रीसेट बटण; पुनर्प्राप्ती बटण

इन्फ्रारेड रिसीव्हर: इन्फ्रारेड रिमोट कंट्रोल फंक्शनला समर्थन देते

आरटीसी: आरटीसी पॉवर सॉकेट*1

फॅन इंटरफेस: शीतकरणासाठी 5 व्ही फॅनच्या स्थापनेस समर्थन देते
