रॉकचिप आरके 3566 बीटीबी कोअर बोर्ड

1. रॉकचिप आरके 3566 बीटीबी कोअर बोर्ड प्रदर्शन, नियंत्रण, नेटवर्क ट्रान्समिशन, फाइल स्टोरेज, एज संगणकीय आणि इतर परिस्थितींसाठी उच्च-कार्यक्षमता सिंगल-बोर्ड संगणक आणि एम्बेडेड मदरबोर्ड म्हणून वापरला जाऊ शकतो.

२. रॉकचिप आरके 3566 मुख्य चिप म्हणून वापरणे, ते 22 एनएम प्रक्रिया तंत्रज्ञानाचा अवलंब करते, 1.8 जीएचझेड पर्यंतची मुख्य वारंवारता, क्वाड-कोर 64-बिट कॉर्टेक्स-ए 55 प्रोसेसर आणि मालिग 522 ई ग्राफिक्स प्रोसेसरसह समाकलित करते, 4 के डिकोडिंग आणि 1080 पी एन्कोडिंगसाठी ड्युअल-फ्रीक्वेसीचे समर्थन करते, अनुप्रयोग.

3. निवडण्यासाठी विविध मेमरी आणि स्टोरेज संयोजन प्रदान करा, ऑनबोर्ड हार्डवेअर कॉन्फिगरेशन संतुलित आहे आणि अनुप्रयोग श्रेणी विस्तृत आहे.

.

5. गीगाबिट इथरनेट पोर्ट, एचडीएमआय, ईडीपी, मिनीपकल, यूएसबी 3.0, यूएसबी 2.0, एमआयपीआय स्क्रीन इंटरफेस आणि एमआयपीआय कॅमेरा इंटरफेस, ऑडिओ इंटरफेस आणि इतर परिघांसह समृद्ध विस्तार इंटरफेससह उच्च एकत्रीकरण, प्रोसेसरच्या कामगिरीला संपूर्ण प्ले देऊ शकते आणि बोर्डच्या वापराच्या वापरास अधिक विस्तृत करू शकते.

6. अधिकृतपणे मुख्य प्रवाहातील अ‍ॅन्ड्रिओड 11, डेबेन, उबंटू ऑपरेटिंग सिस्टम प्रतिमांना अधिकृतपणे समर्थन देते आणि विविध अनुप्रयोग वातावरणात लागू केले जाऊ शकते.

7. पूर्णपणे मुक्त स्त्रोत, अधिकृत ट्यूटोरियल प्रदान करणे, संपूर्ण एसडीके ड्रायव्हर डेव्हलपमेंट किट, डिझाइन स्कीमॅटिक्स आणि इतर संसाधने, आपण अंध स्पॉट्सशिवाय सहजपणे प्रारंभ करू शकता.

उत्पादन वैशिष्ट्ये

1. विनामूल्य एसडीके

2. बोर्ड टू बोर्ड स्ट्रक्चर. आरके 3566 आरके 3568 दोन कोर बोर्ड सुसंगत आहेत

3. एकाधिक स्क्रीन इंटरफेसचे समर्थन करते, 4 के 60 फ्रेम आउटपुट पर्यंत समर्थन करते. एचडीएमआय, एमआयपीआय डीएसआय, ईडीपी, एलव्हीडीचे समर्थन करते

4. अंगभूत स्वतंत्र एनपीयू, संगणकीय शक्ती 1 टॉप्सवर पोहोचू शकते

5. एकाधिक कॉन्फिगरेशन: 1/2/4/8 जीबी एलपीडीडीआर 4; 8/32/64/128 जीबी ईएमएमसी

6. 4 के डिकोडिंग; गीगाबिट इथरनेट पोर्ट; यूएसबी 3.0

7. तांत्रिक समर्थन प्रदान करा

उत्पादन मापदंड

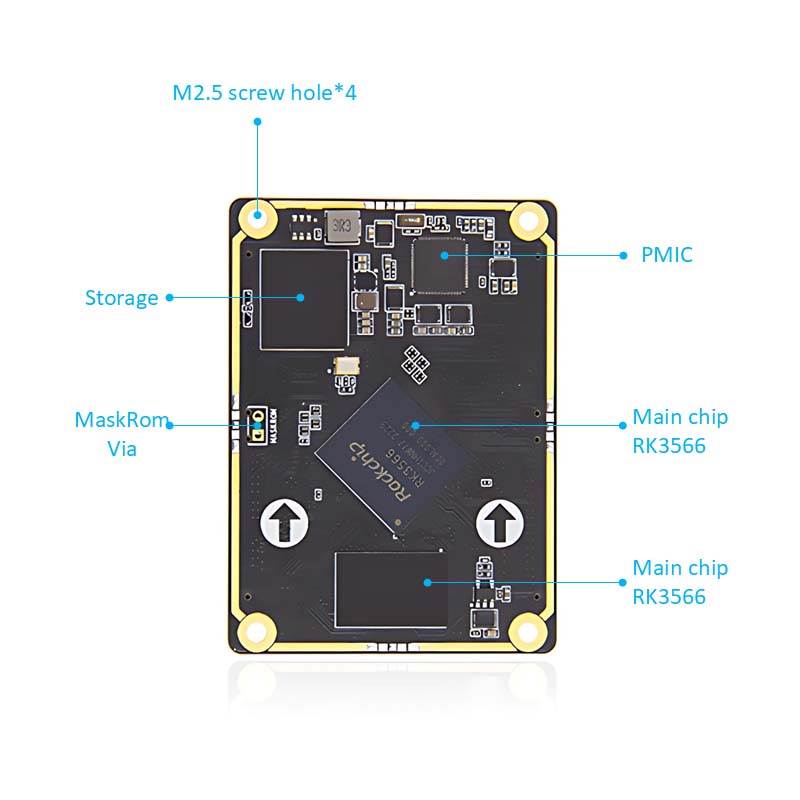

कोअर-बोर्ड पॅरामीटर्स

कनेक्टर: 260 पिन डीडीआर 4 कनेक्टर, मॉडेल: एएसओए 826-एच 2 एसबी -7 एच

मुख्य चिप: आरके 3566 (क्वाड-कोर कॉर्टेक्स-ए 55, 1.8 जीएचझेड, माली-जी 52)

आयओ: 260 सोन्याचे बोटे, 0.5 मिमी अंतर, सर्व आय 0

मेमरी: 1/2/4/8 जीबी, एलपीडीडीआर 4/4 एक्स, 1056 मेगाहर्ट्झ

स्टोरेज: 8/32/64/128 जीबी, ईएमएमसी

बेसबोर्ड पॅरामीटर्स

कनेक्टर: 260 पिन डीडीआर 4 कनेक्टर, मॉडेल: एएसओए 826-एच 2 एसबी -7 एच

पॉवर इंटरफेस: 12 व्ही@1 ए (1 ए आणि वरील) डीसी इनपुट, डीसी इंटरफेस

इथरनेट: 10/100/1000 मीटर अ‍ॅडॉप्टिव्ह इथरनेट पोर्ट

एचडीएमआय: एचडीएमआय 2.0 स्क्रीन इंटरफेस*1, कमाल रिझोल्यूशन 4096*2160@60 हर्ट्ज

एलव्हीडी: एलव्हीडीएस स्क्रीन इंटरफेस*1, सिंगल चॅनेल 8 बीट

एमआयपीआय-डीएसआय: एमआयपीआय स्क्रीन इंटरफेस*1; एकल एमआयपीआय मोड कमाल रिझोल्यूशन 1920*1080@60 हर्ट्ज

एमआयपीआय-सीएसआय: एमआयपीआय कॅमेरा इंटरफेस*2, प्लग करण्यायोग्य आयएमएक्स 415/ओव्ही 8858 कॅमेरा

ईडीपी: ईडीपी 1.3 स्क्रीन इंटरफेस*1, ईडीपी टच इंटरफेस*1

यूएसबी 2.0: टाइप-ए इंटरफेस*3 (होस्ट); फर्मवेअर बर्निंग इंटरफेससाठी टाइप-सी इंटरफेस*1 (ओटीजी)

यूएसबी 3.0: टाइप-ए इंटरफेस*1 (होस्ट)

वायफाय+ब्लूटूथ: ऑनबोर्ड वायफाय ब्लूटूथ मॉड्यूल, मॉडेल: आरटीएल 8821 सीयू

पीसीएलई इंटरफेस: मिनी-पीसीएल इंटरफेस, पूर्ण-उंची किंवा अर्ध्या उंचीच्या वायफाय नेटवर्क कार्ड, 4 जी मॉड्यूल किंवा इतर मिनी-पीसीएल इंटरफेस मॉड्यूलसह ​​वापरले जाऊ शकते

सिम कार्ड धारक: सिम कार्ड फंक्शन 4 जी मॉड्यूलसह ​​वापरणे आवश्यक आहे

1² सी: 1² सी*2

सीरियल पोर्ट: डीबग सीरियल पोर्ट*1 (यूएआरटी 2) डीफॉल्ट पॅरामीटर 1500000-8-एन -1; एलव्हीटीटीएल सीरियल पोर्ट*2 (यूएआरटी 7 आणि यूएआरटी 9); आरएस 232*2 (यूएआरटी 3 आणि यूएआरटी 4); आरएस 485*2 (यूएआरटी 1 आणि यूएआरटी 6)

टीएफ कार्ड धारक: सिस्टम सुरू करण्यासाठी मायक्रो एसडी (टीएफ) कार्डला समर्थन द्या, 512 जीबी पर्यंत

ऑडिओ: ऑडिओ आउटपुट, 3.5 मिमी ऑडिओ जॅक*1 (ग्रीन); ऑडिओ इनपुट, 3.5 मिमी ऑडिओ जॅक*1 (लाल) माइक मायक्रोफोन इंटरफेस*1

एसपीके स्पीकर इंटरफेस*1, 1 डब्ल्यू पॉवर स्पीकर कनेक्ट करू शकतो

बटणे: पॉवर बटण; मुखवटा बटण; पुनर्प्राप्ती बटण

इन्फ्रारेड रिसीव्हर: इन्फ्रारेड रिमोट कंट्रोल फंक्शनला समर्थन देते

आरटीसी: आरटीसी पॉवर सॉकेट*1

फॅन इंटरफेस: 5 व्ही फॅन कूलिंगच्या स्थापनेस समर्थन देते
