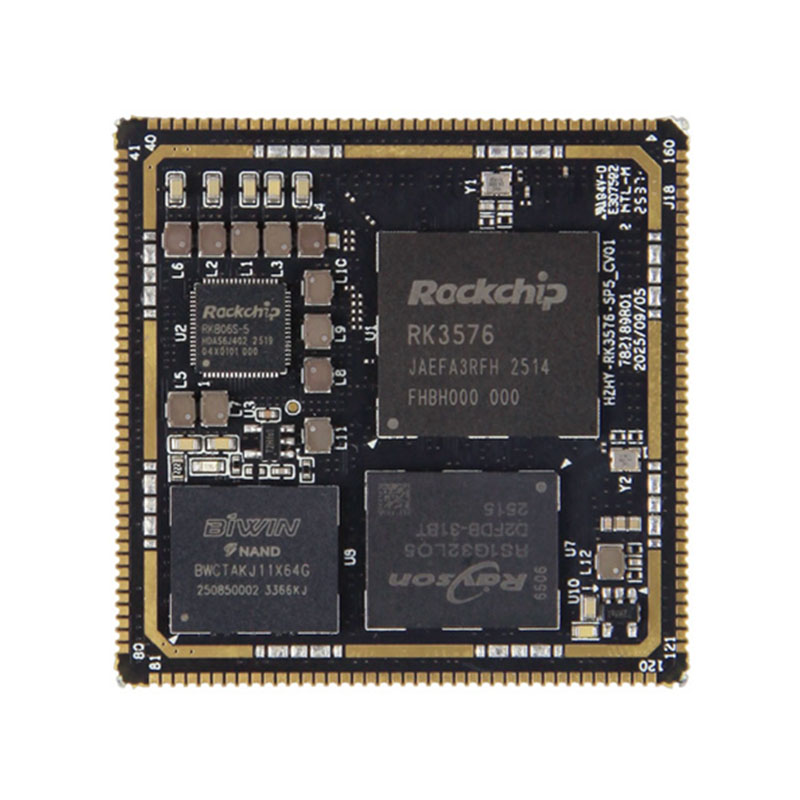

रॉकचिप RK3576 SOM

RK3576 SOM च्या केंद्रस्थानी एक शक्तिशाली ऑक्टा-कोर CPU कॉन्फिगरेशन आहे, ज्यामध्ये 2.2GHz वर चालणारे चार Cortex-A72 कोर आणि 1.8GHz वर चार Cortex-A53 कोर आहेत. हे मोठे.थोडे विषम आर्किटेक्चर इंटेलिजेंट लोड बॅलेंसिंग सक्षम करते, जटिल मल्टी-टास्किंगसाठी उत्कृष्ट कार्यप्रदर्शन सुनिश्चित करते आणि विस्तारित ऑपरेशनसाठी उर्जा कार्यक्षमता ऑप्टिमाइझ करते—कठोर ऊर्जा आवश्यकता असलेल्या औद्योगिक वातावरणासाठी महत्त्वपूर्ण आहे.

6TOPS@INT8 NPU ने सुसज्ज, RK3576 SOM ऑन-डिव्हाइस AI अनुमानात उत्कृष्ट आहे. हे INT4, INT8 आणि FP16 सह मिश्रित-परिशुद्धता ऑपरेशन्सना समर्थन देते आणि TensorFlow आणि PyTorch सारख्या मुख्य प्रवाहातील खोल शिक्षण फ्रेमवर्कशी पूर्णपणे सुसंगत आहे. हे डेव्हलपरना क्लाउड कंप्युटिंगवर विसंबून न राहता, लेटन्सी कमी करून आणि डेटा गोपनीयतेत वाढ न करता कॉम्प्युटर व्हिजन, स्पीच रेकग्निशन आणि एज ॲनालिटिक्स यासारखे AI ॲप्लिकेशन्स अखंडपणे तैनात करू देते.

एकात्मिक Mali‑G52 MC3 GPU SOM ची मल्टीमीडिया आणि ग्राफिक्स क्षमता आणखी वाढवते. OpenGL ES 3.2 आणि Vulkan 1.2 सारख्या उद्योग मानकांना समर्थन देणारे, ते गुळगुळीत 3D रेंडरिंग, हाय-डेफिनिशन व्हिडिओ प्रोसेसिंग आणि प्रगत UI व्हिज्युअलायझेशन सक्षम करते—औद्योगिक HMI, डिजिटल साइनेज आणि बुद्धिमान पाळत ठेवणे प्रणाली यांसारख्या अनुप्रयोगांसाठी योग्य.

औद्योगिक-श्रेणीचे समाधान म्हणून, RK3576 SOM औद्योगिक वातावरणाच्या कठोर मागण्या पूर्ण करण्यासाठी, कठोर परिस्थितीतही स्थिर ऑपरेशन सुनिश्चित करण्यासाठी इंजिनिअर केलेले आहे. आम्ही सानुकूल इंटरफेस कॉन्फिगरेशन, मेमरी पर्याय आणि सॉफ्टवेअर ऑप्टिमायझेशनसह तुमच्या विशिष्ट प्रकल्प आवश्यकतांनुसार तयार केलेल्या लवचिक OEM आणि ODM सानुकूलित सेवा ऑफर करतो. तुम्हाला मानक RK3576 कोअर बोर्ड किंवा पूर्णपणे सानुकूलित एम्बेडेड बोर्ड आवश्यक असला तरीही, आमचे समाधान तुमचे उत्पादन विकास चक्र गतिमान करते आणि मार्केट टू-टाइम कमी करते.

विश्वासार्ह, उच्च-कार्यक्षमता एम्बेडेड प्लॅटफॉर्मसाठी Rockchip RK3576 SOM निवडा जे औद्योगिक दर्जाची टिकाऊपणा, शक्तिशाली AI संगणन आणि बहुमुखी सानुकूलन-तुमच्या बुद्धिमान एज ॲप्लिकेशन्ससाठी नवीन शक्यता अनलॉक करते.

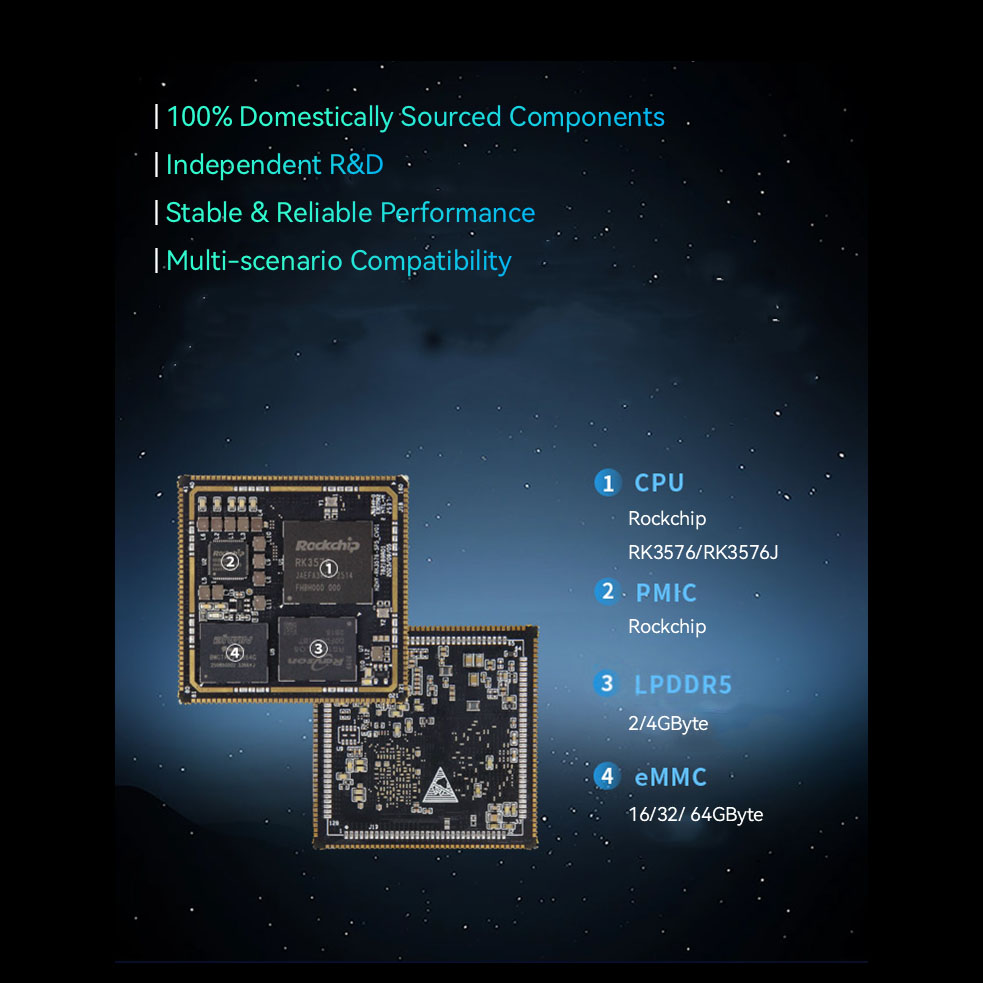

RK3576 SOM हार्डवेअर तपशील

● CPU: क्वाड-कोर कॉर्टेक्स-A72 प्रोसेसर + क्वाड-कोर कॉर्टेक्स-A53 प्रोसेसर

● घड्याळ गती: 2.2GHz

● मेमरी: 2/4GB LPDDR5 (खरेदी केलेल्या आवृत्तीवर अवलंबून क्षमता बदलते)

● EMMC: 32/64GB eMMC (खरेदी केलेल्या आवृत्तीवर अवलंबून क्षमता बदलते)

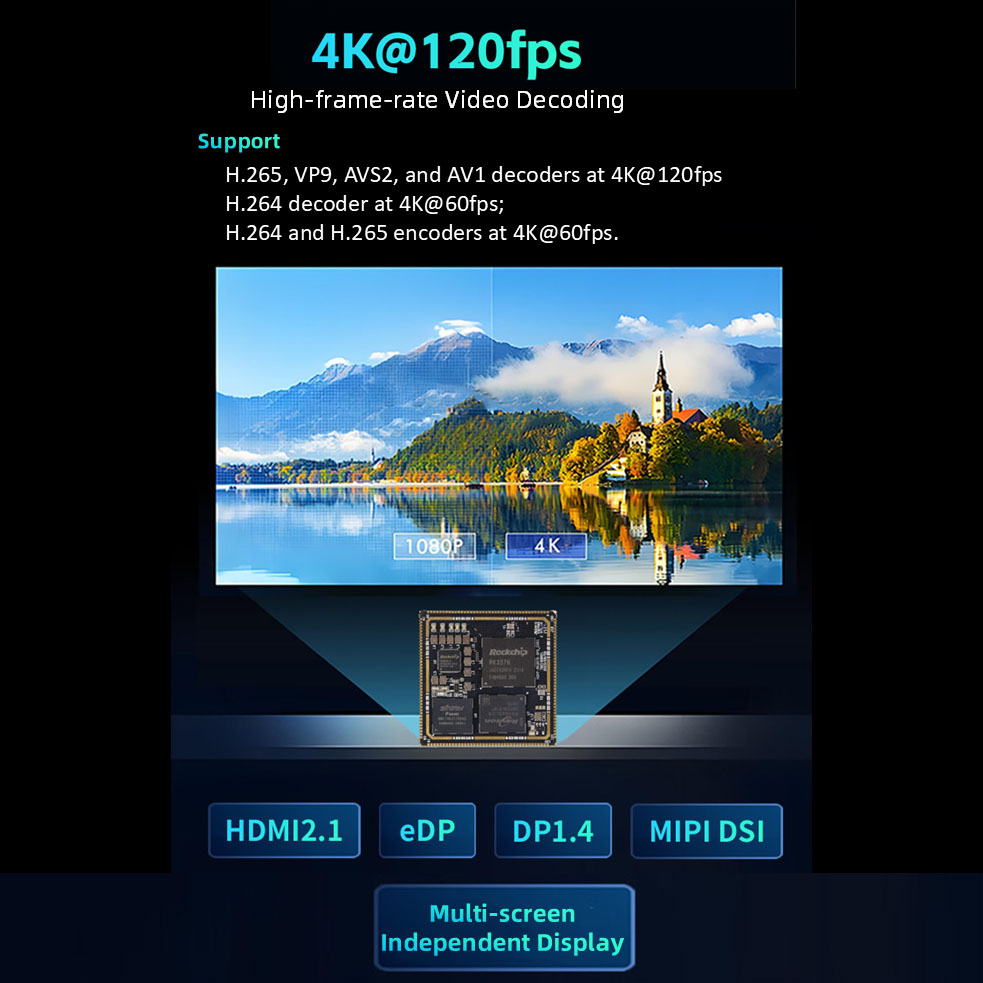

● मल्टीमीडिया प्रक्रिया: 4K@120fps H.265, VP9, ​​AVS2, आणि AV1 डिकोडरना सपोर्ट करते; 4K@60fps H.264 डीकोडरला समर्थन देते; 4K@60fps H.264 आणि H.265 एन्कोडर, उच्च-गुणवत्तेचे JPEG एन्कोडर/डीकोडरचे समर्थन करते

● ग्राफिक्स प्रोसेसर: ARM Mali-G52-MC3

● NPU: अंगभूत स्वतंत्र NPU, 6 टॉप कॉम्प्युटिंग पॉवर @INT8

● परिमाणे: 45 मिमी x 45 मिमी

● इंटरफेस: स्टॅम्प-होल इंटरफेस, 288 पिन

● तापमान: -40°C~+85°C / 0°C~+70°C

● ऑपरेटिंग व्होल्टेज: 5V

● ऑपरेटिंग सिस्टम: Linux, Ubuntu

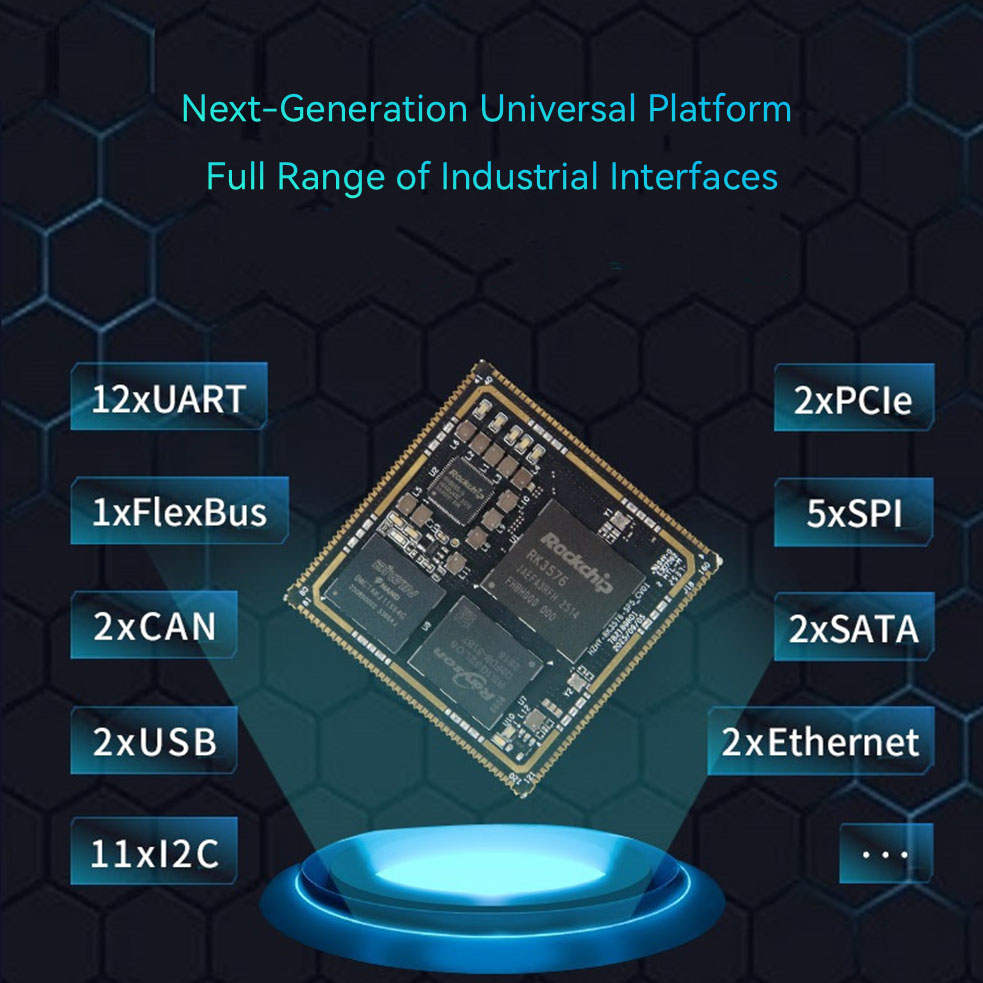

RK3576 SOM फंक्शनल पॅरामीटर्स

● SDMMC (≤2 चॅनेल): SDI03.0 प्रोटोकॉल आणि MMCV4.51 प्रोटोकॉलला सपोर्ट करते. 4-वायर डेटा बस रुंदी; 200MHz च्या कमाल गतीसह SDR104 मोडला समर्थन देते. टीप: फक्त SDMMC0 सिस्टीम बूटला समर्थन देते, आणि SD कार्ड फंक्शनसाठी डीफॉल्ट आहे;

EMMC/UFS रिक्त असताना SD कार्डद्वारे फर्मवेअर अपग्रेडला समर्थन देते आणि EMMC/UFS बूट झाल्यानंतर SD कार्डद्वारे EMMC/UFS च्या फर्मवेअर अपग्रेडला देखील समर्थन देते; SDMMC0 परिधीय आणि वास्तविक ऑपरेटिंग मोडनुसार VCCIO_SD_S0 ते 1.8V किंवा 3.3V आउटपुट कॉन्फिगर करते; SDMMC1 3.3V आहे; काही पिन संसाधने मल्टिप्लेक्स आहेत.

● SARADC (≤7 चॅनेल): SARADC रिझोल्यूशन 12-बिट आहे, गती 1MS/s आहे, इनपुट व्होल्टेज श्रेणी 0~1.8V आहे; टीप: SARADC_VINO_BOOT SYSTEMBOOT बूट क्रम सेट करण्यासाठी समर्पित आहे आणि इतर कार्यांसाठी वापरले जाऊ शकत नाही; SARADC_VIN1 हे की व्हॅल्यू इनपुट सॅम्पलिंग पोर्ट म्हणून डीफॉल्ट केलेले आहे, आणि रिकव्हरी मोड बटण (बदल करण्यायोग्य नाही) म्हणून मल्टीप्लेक्स केले आहे;

SARADC_VIN2 हा बोर्ड हार्डवेअर आयडी आहे, बाहेर आणलेला नाही; SARADC_VIN3 ऑडिओ शोधण्यासाठी मल्टीप्लेक्स आहे;

SARADC_VIN4~7 थेट वापरले जाऊ शकते.

● USB (≤2 चॅनेल): टीप: RK3576 साठी USB2_OTG0 हे डीफॉल्ट फर्मवेअर बर्निंग पोर्ट आहे, कृपया हा इंटरफेस ऍप्लिकेशनमध्ये आरक्षित करण्याचे सुनिश्चित करा; USB3 आणि USB2.0 OTG एकाच वेळी फक्त डिव्हाइस किंवा होस्ट म्हणून कार्य करू शकतात; USB3 OTG0 चा SS सिग्नल (5Gbps) DP1.4 सह मल्टीप्लेक्स आहे; USB3 OTG1 चा SS सिग्नल (5Gbps) PCIE1 किंवा SATA1 सह मल्टीप्लेक्स केलेला आहे आणि PCIE किंवा SATA फंक्शनवर सेट केल्यावर USB फंक्शन वापरले जाऊ शकत नाही;

● SATA (≤2 चॅनेल): SATA PM कार्यास समर्थन देते, प्रत्येक पोर्ट 5 उपकरणांना समर्थन देऊ शकते; SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s चे समर्थन करते; eSATA चे समर्थन करते.

टीप: SATA0 आणि PCIe0 नियंत्रक मल्टीप्लेक्स आहेत; SATA1 आणि PCIe1 किंवा USB3_OTG1 नियंत्रक मल्टीप्लेक्स आहेत;

● PCIe (≤2 चॅनेल): 2 PCIe 2.1 नियंत्रक, दोन्ही फक्त RC मोडला समर्थन देतात;

टीप: PCIe0 आणि SATA0 नियंत्रक मल्टीप्लेक्स आहेत; PCIe1 आणि SATA1 किंवा USB3_OTG1 नियंत्रक मल्टीप्लेक्स केलेले आहेत;

● MIPI DPHY CSI RX (≤2 चॅनेल): 2 MIPI DPHY CSI RX पोर्ट, 2/4-लेन MIPI-CSI मोडला सपोर्ट करते;

टीप: 2-लेन + 2-लेन मोडमध्ये विभाजित करणे सध्या समर्थित नाही; जास्तीत जास्त 2 कॅमेरे कनेक्ट केले जाऊ शकतात;

● MIPI DCPHY CSI RX (≤1 चॅनेल): 1 MIPI DCPHY CSI RX पोर्ट, 1/2/4-लेन MIPI-DPHY मोड किंवा 0/1/2 Trio MIPI-CPHY मोडला सपोर्ट करते;

● टीप: 2-लेन + 2-लेन मोडमध्ये विभाजित करणे समर्थित नाही; MIPI DCPHY कॉम्बो PHY चे TX आणि RX फक्त DPHY TX आणि DPHY RX मोड्स म्हणून किंवा CPHY TX आणि CPHY RX मोड्स म्हणून एकाच वेळी कॉन्फिगर केले जाऊ शकतात. CIF (≤1 चॅनेल): 1 चॅनेल कमाल 16-बिट DVP इंटरफेस, 8/10/12/16-बिटला सपोर्ट करतो;

टीप: 3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत;

● HDMI TX (≤1 चॅनेल): HDMI 2.1 पर्यंत समर्थन, 4K@120Hz साठी कमाल समर्थन, HDMI FRL मोडला समर्थन देते आणि HDMI TMDS मोडसह बॅकवर्ड सुसंगत आहे;

टीप: ईडीपी कंट्रोलरसह शेअर केलेले;

● eDP (≤1 चॅनेल): eDP 3.1 पर्यंत सपोर्ट करते, 4K@60Hz साठी कमाल समर्थन, 1/2/4 लेन मोडचे समर्थन करते, स्वॅपला समर्थन देत नाही; टीप: ईडीपी कंट्रोलरसह शेअर केलेले;

● MIPI DCPHYCSI TX (≤1 चॅनेल): 1 MIPI DCPHYCSI RX पोर्ट, 1/2/3/4 लेन्स MIPI-DPHY मोड किंवा 0/1/2 त्रिकूट MIPI-CPHY मोडला समर्थन देते;

● टीप: 2Lane+2Lane मोडमध्ये विभाजित करण्यास समर्थन देत नाही; MIPI DCPHY कॉम्बो PHY चे TX आणि RX एकाच वेळी DPHY TX, DPHY RX मोड, किंवा CPHY TX, CPHY RX मोड म्हणून एकाच वेळी कॉन्फिगर केले जाऊ शकतात.

● DP (≤1 चॅनेल): eDP 3.1 पर्यंत सपोर्ट करते, 4K@120Hz साठी कमाल समर्थन, 1/2/4 लेन मोडला समर्थन देते, स्वॅपला समर्थन देते;

टीप: USB3 OTG0 च्या SS सिग्नलसह शेअर केलेले;

● LCD (≤1 चॅनेल): 24-बिट RGB मोडला सपोर्ट करते, कमाल रिझोल्यूशन 1920x1080@60Hz; 16-बिट BT1120 मोडचे समर्थन करते, कमाल रिझोल्यूशन 1920x1080@60Hz; 8-बिट BT656 मोडचे समर्थन करते, कमाल रिझोल्यूशन 720x576@60Hz; टीप: काही पिन संसाधने सामायिक केली आहेत.

● EBC (≤1 चॅनेल): 8-बिट/16-बिट आउटपुट, ग्रेस्केलचे कमाल 32 स्तर, कमाल रिझोल्यूशन 2560x1920@85Hz;

टीप: काही पिन संसाधने सामायिक केली आहेत.

● ऑडिओ (≤9 चॅनेल): SAI चे 5 गट, मास्टर-स्लेव्ह मोडला समर्थन, 8 ते 32-बिट रुंदी आणि 48kHz पर्यंत सॅम्पलिंग दर; PDM चे 2 गट, मास्टर मोड, 8-चॅनेल इनपुट क्षमता, 16 ते 32-बिट रुंदी आणि 192kHz पर्यंत सॅम्पलिंग रेट; SPDIFTX चे 2 गट; DSM PWMAudio चा 1 गट;

टीप: ऑडिओ डेटा नमुना दर रूपांतरणासाठी चार ASRC (असिंक्रोनस सॅम्पल रेट कन्व्हर्टर) मॉड्यूल प्रदान केले आहेत; 1.8V/3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत;

● इथरनेट (≤2 चॅनेल): 10/100/1000Mbps डेटा ट्रान्समिशन दरांसह 2 RGMII इंटरफेसला सपोर्ट करते.

टीप: 3.3V RGMII/RMII इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

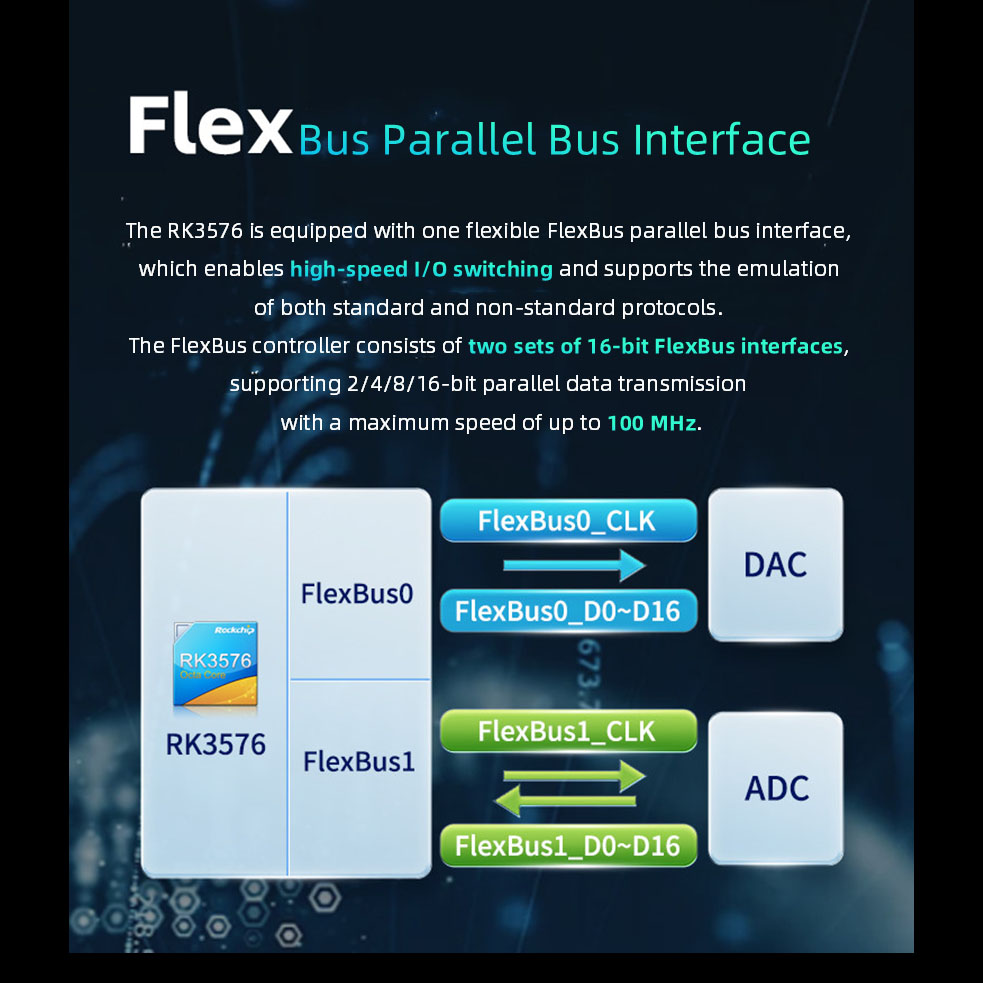

● फ्लेक्सबस (≤1 चॅनेल): एका लवचिक समांतर बस इंटरफेसला सपोर्ट करते - फ्लेक्सबस इंटरफेस, जो हाय-स्पीड I/O स्विचिंग साध्य करू शकतो आणि काही मानक प्रोटोकॉल किंवा अनियमित प्रोटोकॉलचे अनुकरण करू शकतो. हाय-स्पीड 16-बिट एडीसी आणि 16-बिट डीएसीचे संयोजन हे एक सामान्य अनुप्रयोग परिदृश्य आहे.

टीप: 3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

● DSMC (≤1 चॅनेल): डबल डेटा रेट सीरियल इंटरफेस. मुख्यतः PSRAM डिव्हाइस कम्युनिकेशन किंवा लोकलबस (जसे की FPGA) च्या परिधीय संप्रेषणामध्ये वापरले जाते. टीप: 3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

● UART (≤12 चॅनेल): कमाल समर्थित बॉड दर 8Mbps आहे.

टीप: 1.8V/3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

● I³C (≤2 चॅनेल): 7-बिट आणि 10-बिट ॲड्रेस मोडला सपोर्ट करते, कमाल गती 12.5 Mbit/s पर्यंत आहे, I²C बसशी सुसंगत आहे, कमाल 400 Kbit/s पर्यंत गती आहे. टीप: 1.8V/3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

● I²C (≤11 चॅनेल): 7-बिट आणि 10-बिट ॲड्रेस मोडला सपोर्ट करते, कमाल वेग 400 Kbit/s पर्यंत आहे.

टीप: 1.8V/3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत. SPI (≤5 चॅनेल): कॉन्फिगर करण्यायोग्य मास्टर/स्लेव्ह मोड. टीप: 1.8V/3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

● CAN (≤2 चॅनेल): CAN-FD ला सपोर्ट करते; 1Mbps चे समर्थन करते.

टीप: 1.8V/3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

● PWM (≤3 चॅनेल): 3 स्वतंत्र PWM नियंत्रक, 16 पर्यंत PWM चॅनेल, 32-बिट टाइमर/काउंटरला समर्थन देतात.

टीप: 1.8V/3.3V इंटरफेस, काही पिन संसाधने सामायिक केली आहेत.

टीप: काही पिन संसाधने मल्टिप्लेक्स आहेत. कृपया तपशीलांसाठी पिन फंक्शन तुलना सारणी पहा.

नमुने आणि अधिक माहितीसाठी आमच्याशी संपर्क साधा!

सेवा फायदे

किमान ऑर्डर: 1 युनिट | मोठ्या प्रमाणात ऑर्डर समर्थित | मोफत SDK | मोफत तांत्रिक सहाय्य | सानुकूलन स्वीकारले
