रॉकचिप आरव्ही 11106 मदरबोर्ड

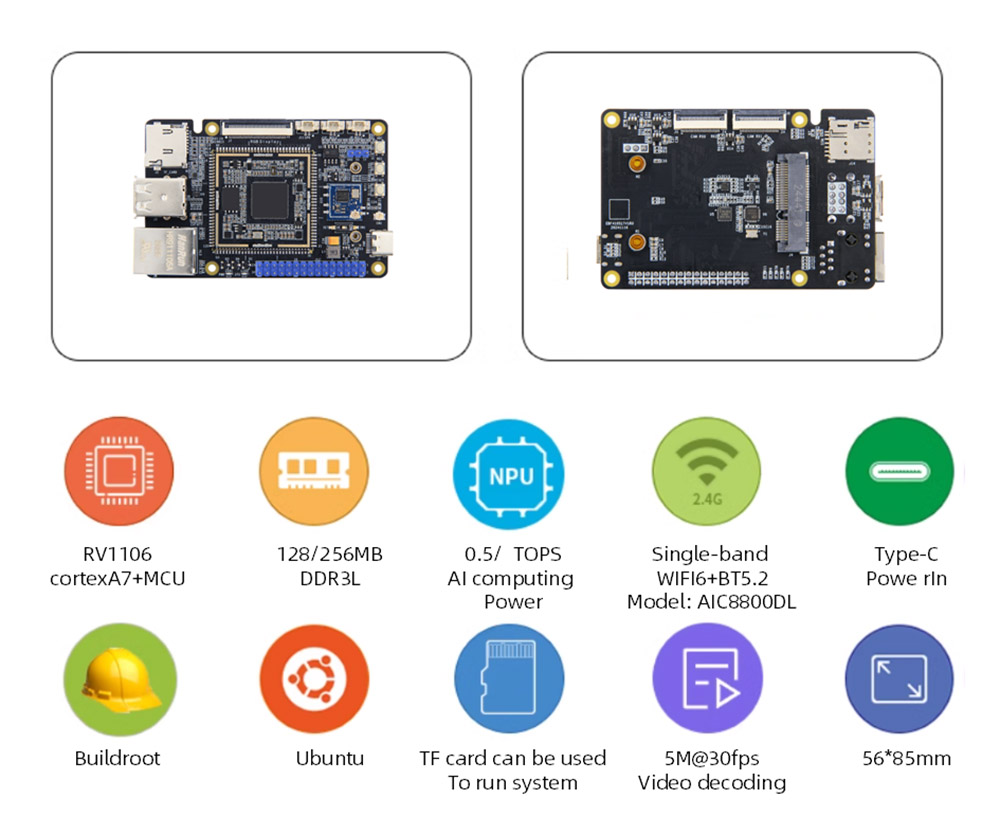

टीपी-आरव्ही ११०6 बोर्ड मुख्यत: निर्माते आणि एम्बेड केलेल्या एंट्री-लेव्हल डेव्हलपर्ससाठी आहे आणि स्मार्ट होम, सुरक्षा देखरेख, औद्योगिक ऑटोमेशन, ग्राहक इलेक्ट्रॉनिक्स, इंटरनेट ऑफ थिंग्ज, एज्युकेशन आणि एंटरटेनमेंट यासारख्या विविध क्षेत्रात विकासासाठी वापरला जाऊ शकतो.

सिंगल-बँड वायफाय 6+बीटी 5.2 वायरलेस मॉड्यूल यूएसबी 2.0 होस्ट, 100 एम इथरनेट, टीएफ कार्ड धारक, एमआयपीआय कॅमेरा, एमआयसी, एसपीके आणि इतर परिघीय, 30 पिन कॉन्फिगर करण्यायोग्य पिन, एसपीआय, आय 2 सी, यूआरटी, पीडब्ल्यूएम फंक्शनसह रॉकचिप आरव्ही 11106 वापरा.

अंगभूत स्वतंत्र एनपीयू कंप्यूटिंग पॉवर 0.5t/1tops@int8 पर्यंत पोहोचू शकते, कॅमेरा योलो व्हिडिओ रिअल-टाइम ओळख, चित्र ओळख आणि इतर कार्ये लक्षात घेऊ शकतो.

अंगभूत लो-लेटेन्सी व्हिडिओ एन्कोडिंग मॉड्यूल, 5 एम@30 एफपीएस एच 264/एच 265 व्हिडिओ एन्कोडिंग, 4 एम@60 एफपीएस जेपीईजी/एमजेपीईजी एन्कोडिंग पर्यंत समर्थन देऊ शकते आणि एकाधिक बिट रेट कंट्रोल पद्धतींना समर्थन देते.

बोर्ड दोन पर्यायी मेमरी कॉन्फिगरेशन प्रदान करते, केवळ 56*85 मिमी आकारासह, लहान आणि उत्कृष्ट, कमी उर्जा वापर आणि उच्च कार्यक्षमता आणि लिनक्स सिस्टम सहजपणे चालवू शकते.

बिल्डरूट सिस्टम प्रतिमा, पूर्णपणे मुक्त स्त्रोत डेटा, ट्यूटोरियल दस्तऐवज, संपूर्ण एसडीके ड्रायव्हर डेव्हलपमेंट पॅकेज, पीडीएफ स्कीमॅटिक्स आणि वापरकर्त्याचा वापर आणि दुय्यम विकास सुलभ करण्यासाठी इतर संसाधने प्रदान करते.

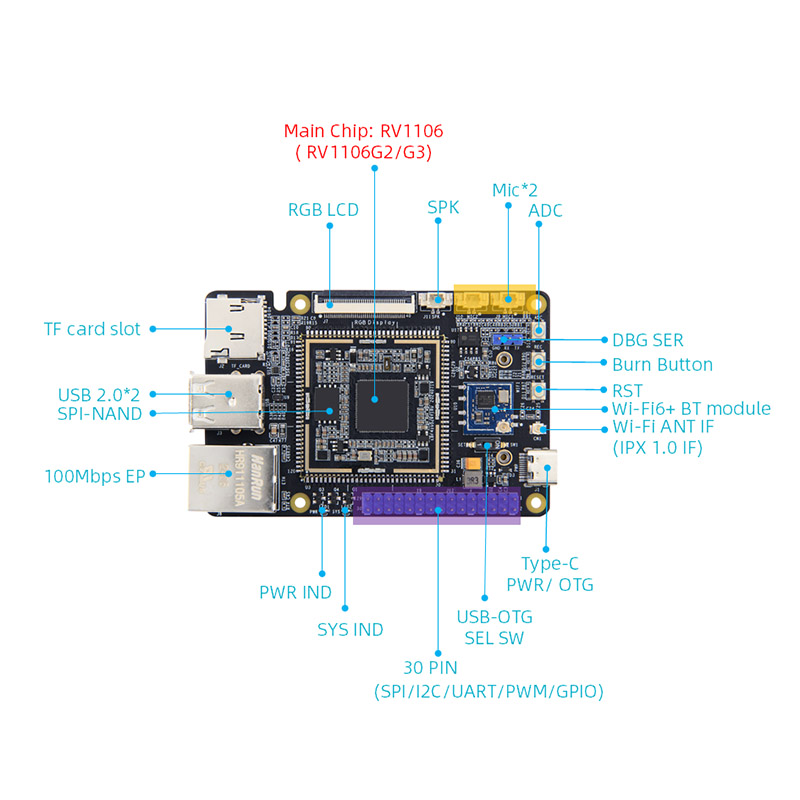

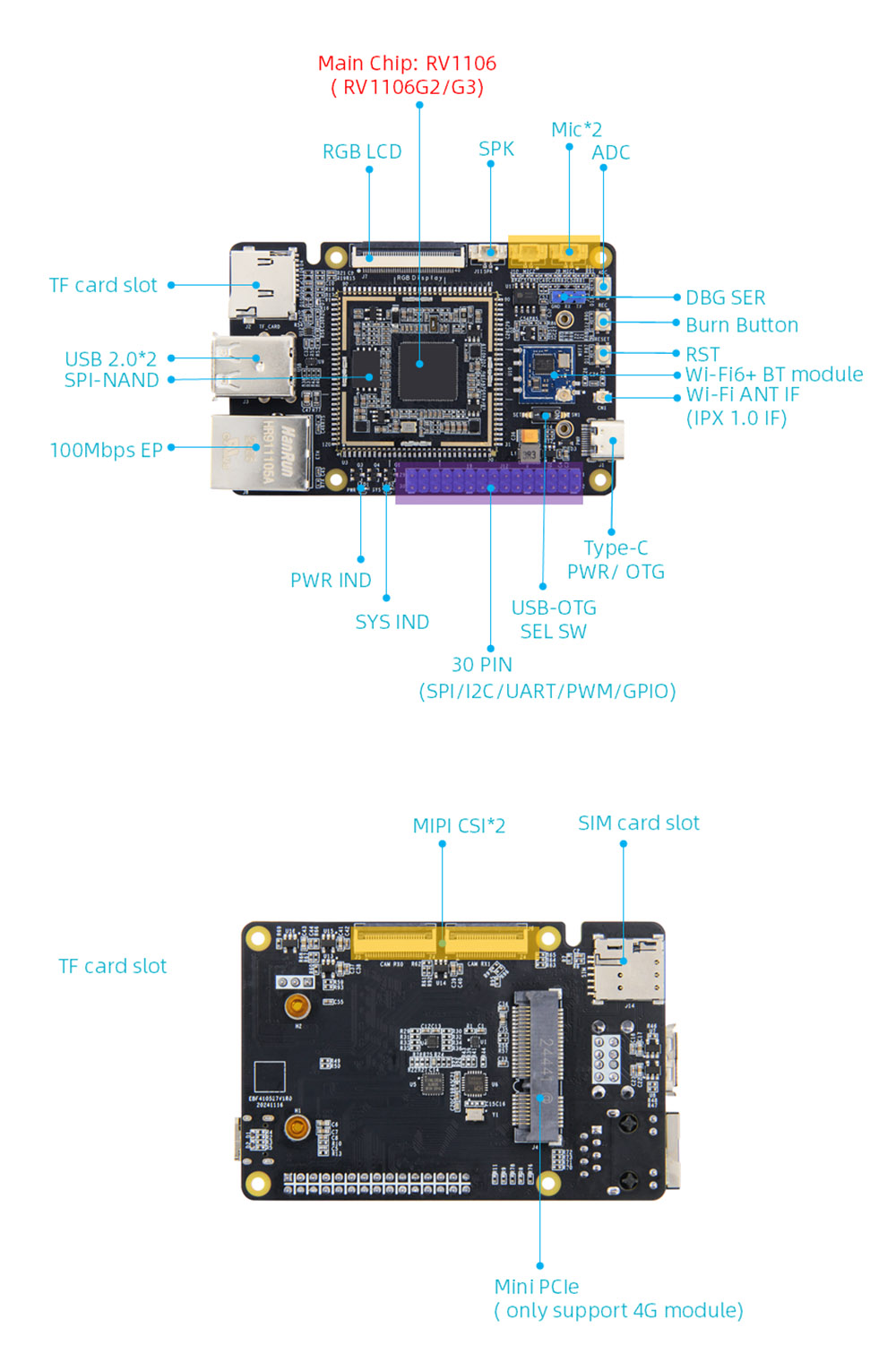

Rv1106 मदरबोर्ड हार्डवेअर वैशिष्ट्ये

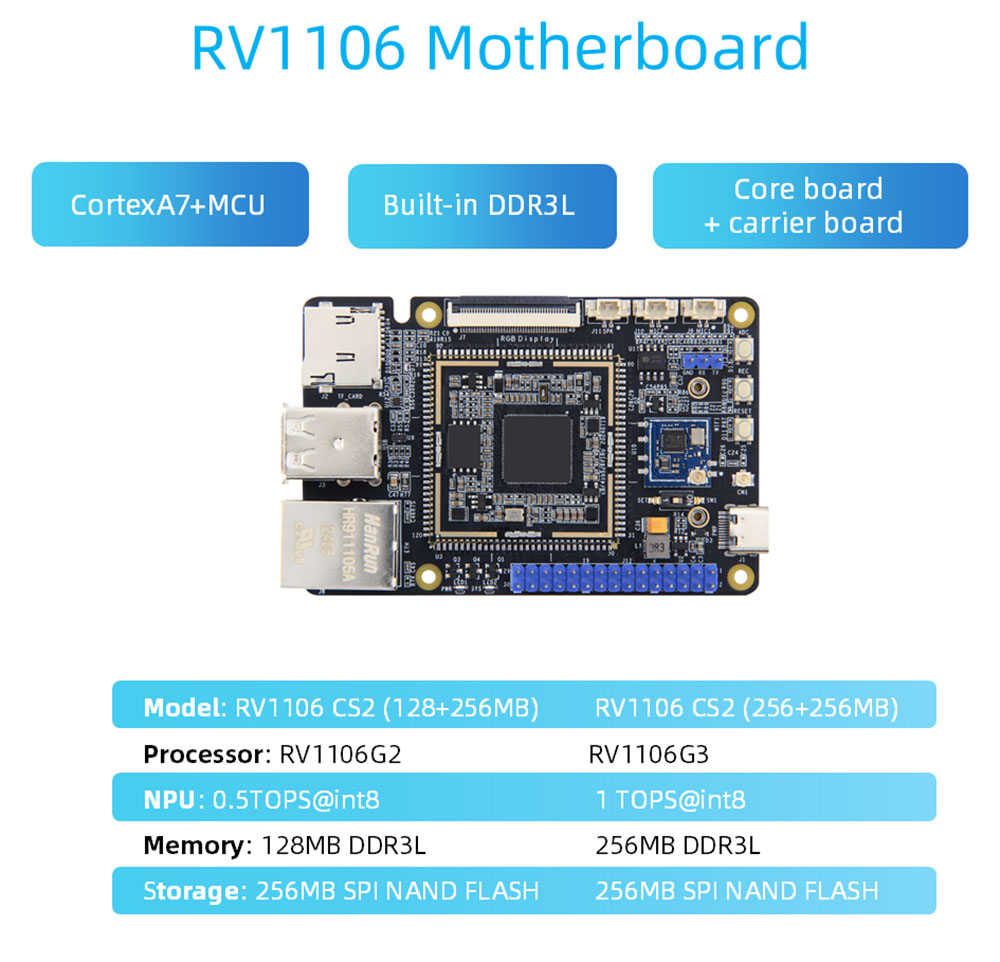

 सीपीयू: मुख्य चिप: आरव्ही 11106, कॉर्टेक्सा 7+एमसीयू

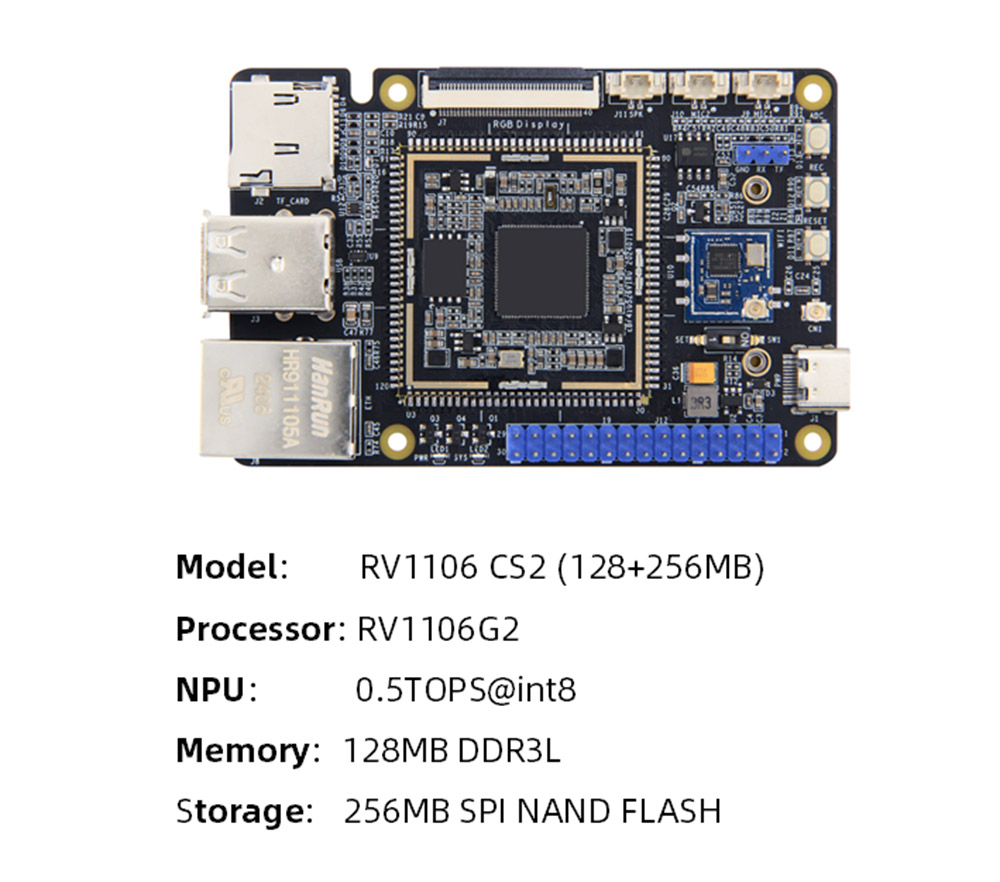

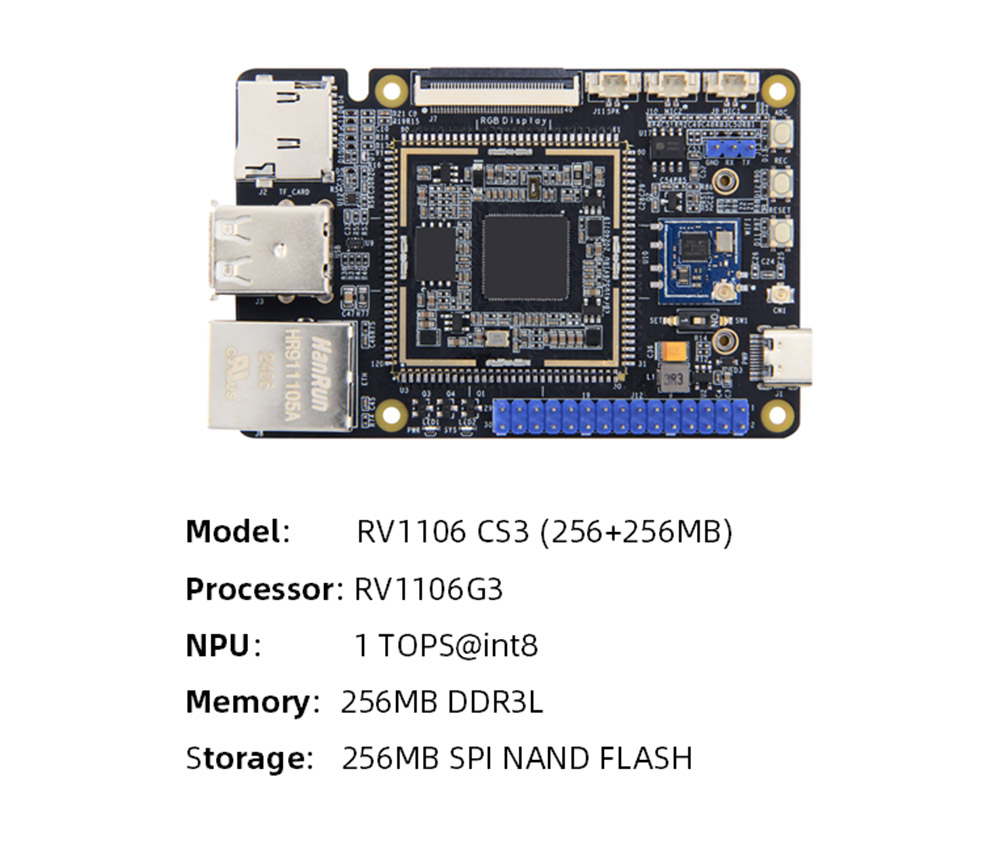

 मेमरी: एम्बेडेड डीडीआर 3 एल, पर्यायी आरव्ही 11106 जी 2: 128 एमबी/आरव्ही 11106 जी 3: 256 एमबी

 स्टोरेज: एसपीआय-नँड फ्लॅश, क्षमता: 256 एमबी

 एआय कंप्यूटिंग पॉवर: आरव्ही 11106 जी 2: 0.5tops@int8.rv1106G3: 1Topops@int8

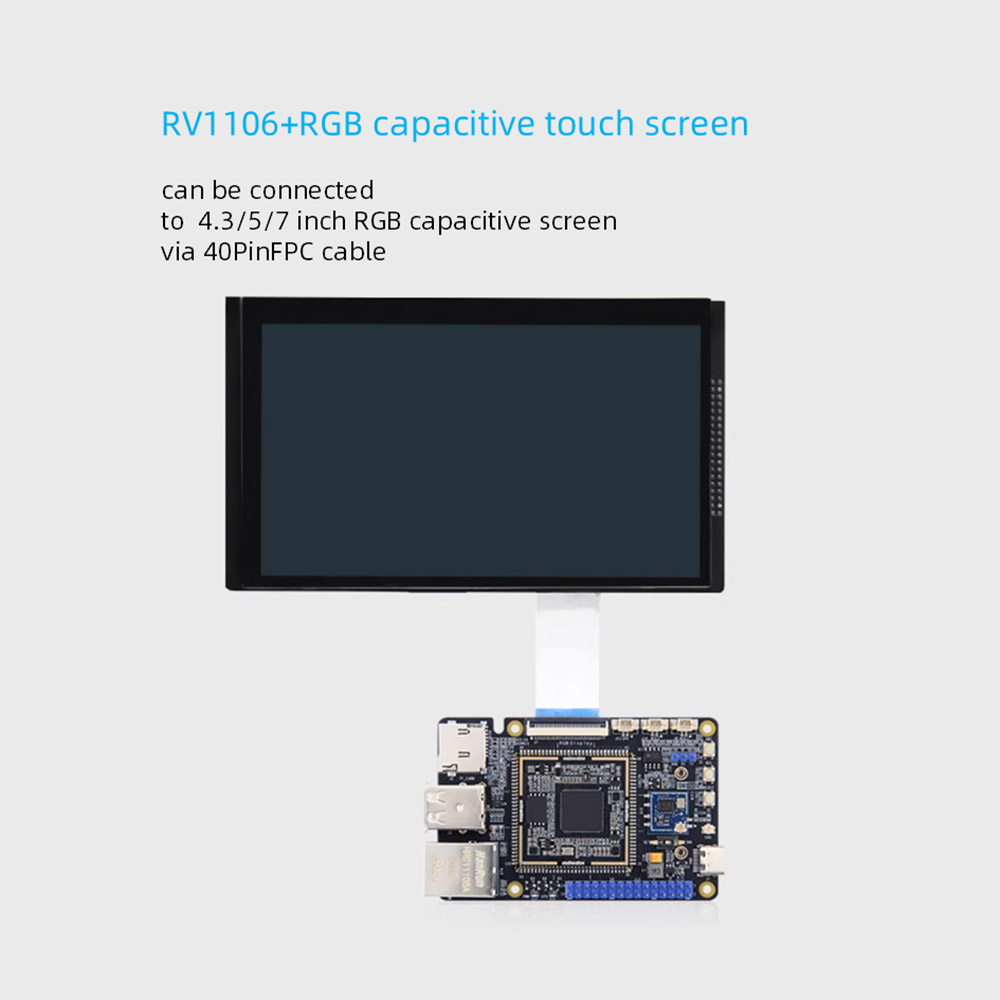

 प्रदर्शन: 40 पिन एफपीसी इंटरफेस 0.5 मिमी स्पेसिंग, 18 बीट आरजीबी इंटरफेस टाइमिंग, एफपीसी केबलद्वारे आमच्या 4.3/5/7-इंच आरजीबी इंटरफेस कॅपेसिटिव्ह स्क्रीनशी थेट कनेक्ट केले जाऊ शकते

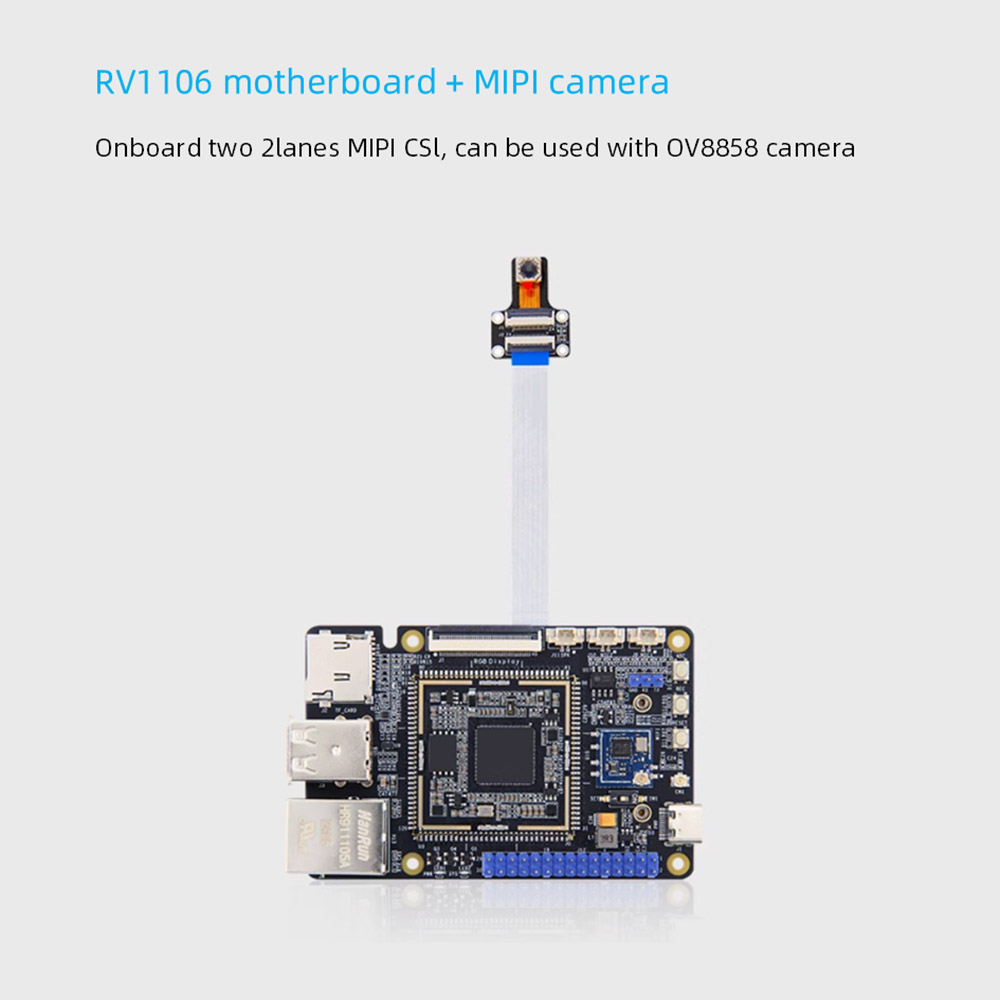

 कॅमेरा: दोन 2 लॅन्स एमआयपीसीएसआय इनपुट, एकल चॅनेल 5 एम पर्यंत 30 एफपीएस इनपुटला समर्थन देते, ड्युअल चॅनेल 1080 पी@30 एफपीएस एकाचवेळी समर्थन देते

 पॉवर इंटरफेस: 5 व्ही@1 ए डीसी इनपुट, टाइप-सी इंटरफेस, प्रतिमा बर्न करण्यासाठी देखील वापरला जाऊ शकतो

Her इथरनेट: 100 मीटर इथरनेट पोर्ट*1, 10/100 एमबीपीएस डेटा ट्रान्समिशन रेटला समर्थन देते

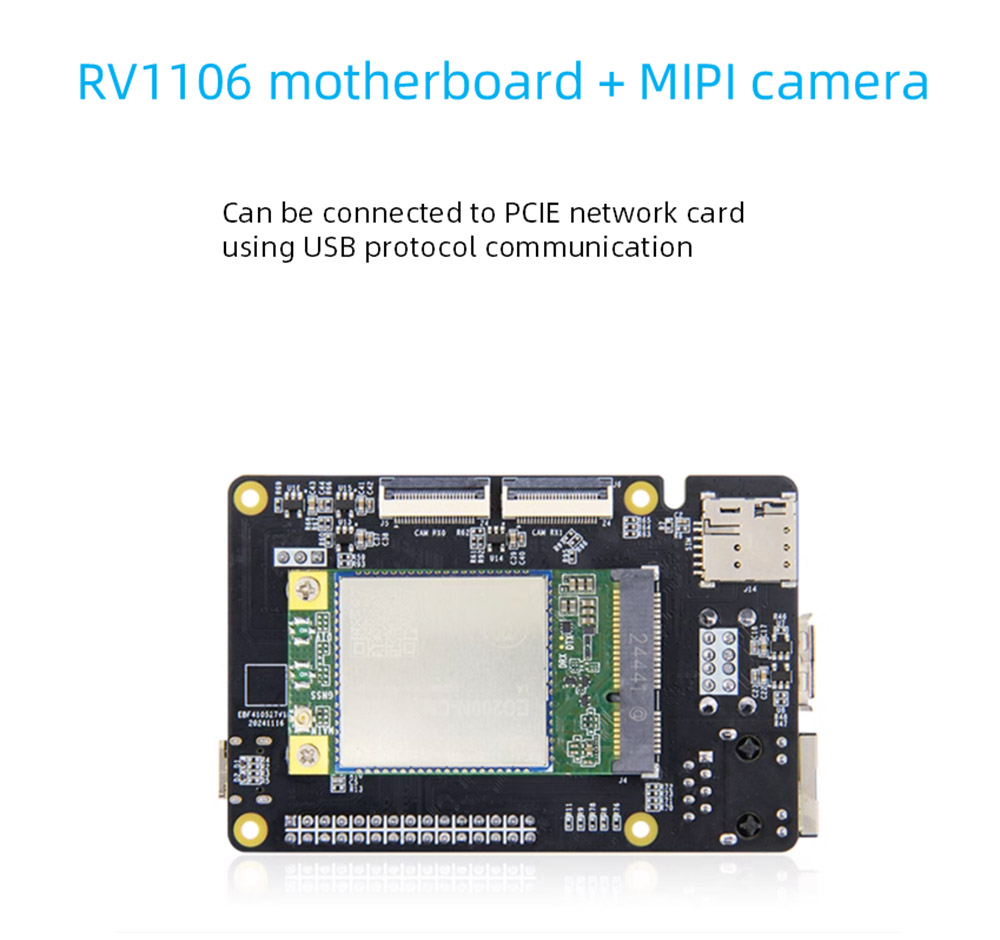

 पीसीईएल इंटरफेस: मिनी-पीसीएल इंटरफेस*1, यूएसबी प्रोटोकॉल कम्युनिकेशनचा वापर करून पीसीआयई नेटवर्क कार्ड कनेक्ट करू शकतो

 सिम कार्ड: सिम कार्ड धारक*1, सिम कार्ड फंक्शन 4 जी मॉड्यूलसह ​​वापरणे आवश्यक आहे

 टीएफ कार्ड धारक: एसडी 2.0 इंटरफेस, 512 जीबी पर्यंत समर्थन करते, टीएफ कार्ड बूट सिस्टमला समर्थन देते

 यूएसबी 2.0: यूएसबी होस्ट टाइप-ए इंटरफेस*2

 यूएसबी-ओटीजी: टाइप-सी वर स्विच केल्यावर टाइप-ए, डिव्हाइसवर स्विच केल्यावर होस्ट

 निवड स्विच

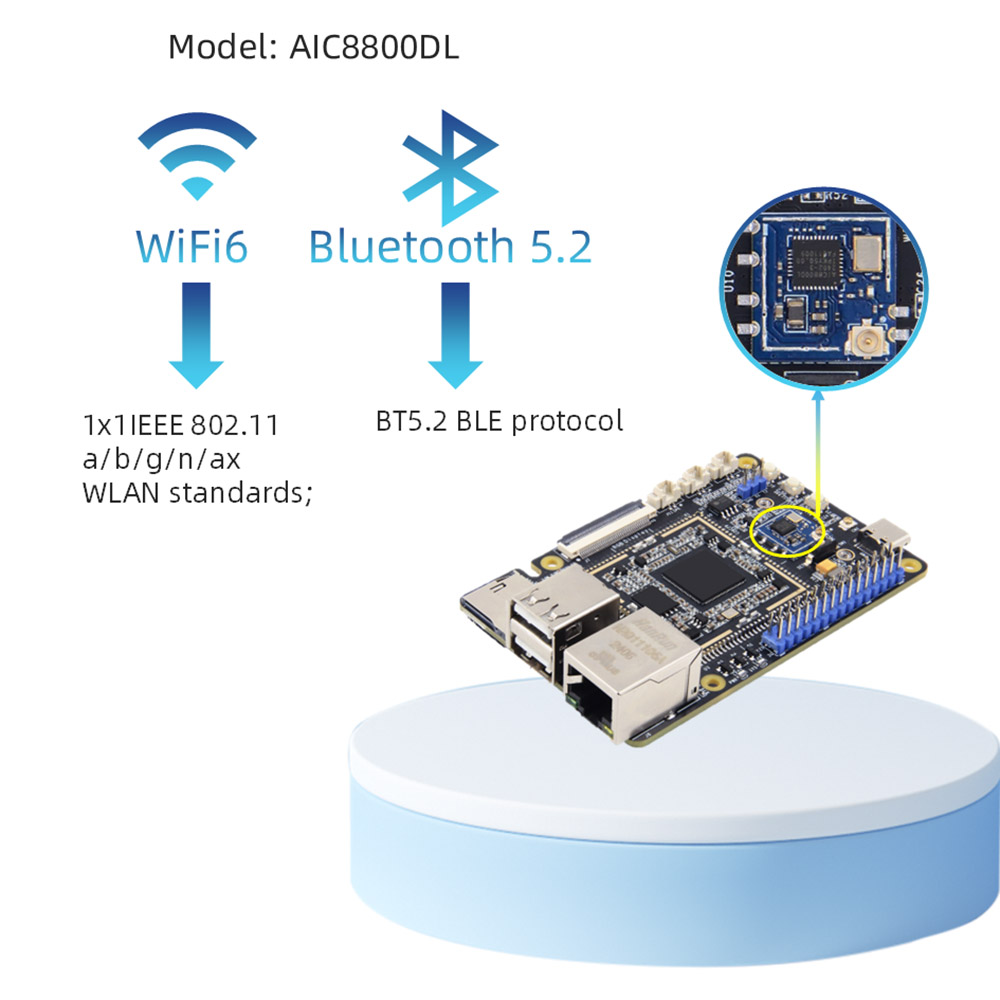

 वायफाय+ब्लूटूथ: ऑनबोर्ड समर्थन 2.4gwifi6+बीटी 5.2 बीएलई, मॉडेल: एआयसी 8800 डीएल 30

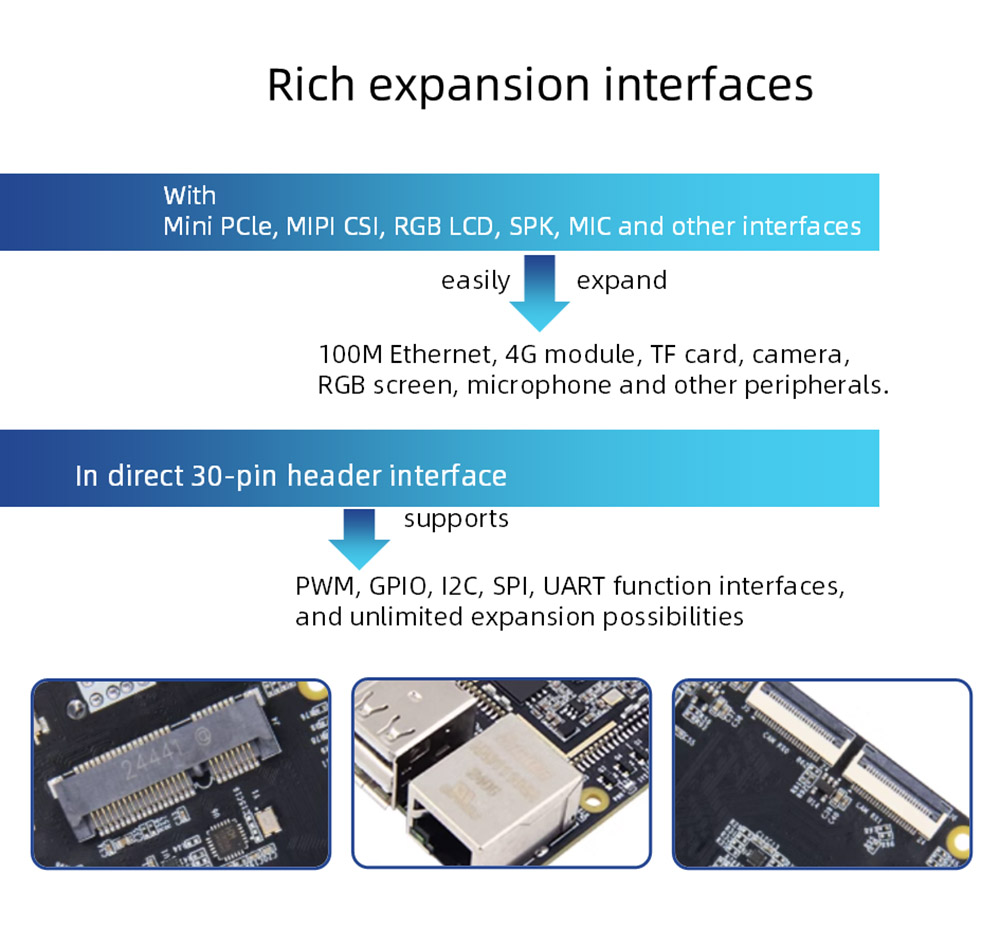

 आयओ इंटरफेस: पिन 2.54 पिन इंटरफेस, जीपीआयओ, एसपीआय, आय 2 सी, यूआरटी, पीडब्ल्यूएम फंक्शनला समर्थन देते

 डीबग सीरियल पोर्ट: डीफॉल्ट पॅरामीटर 115200-8-एन -1

 ऑडिओ: मायक्रोफोन इंटरफेस*2, ड्युअल-चॅनेल माइक इनपुट; स्पीकर इंटरफेस*1, सिंगल-चॅनेल एसपीके प्लेबॅक (डावे चॅनेल)

 बटणे: रीसेट बटण*1; बर्न बटण*1; एडीसी बटण*1

 एलईडी: पॉवर इंडिकेटर*1; सिस्टम निर्देशक*1

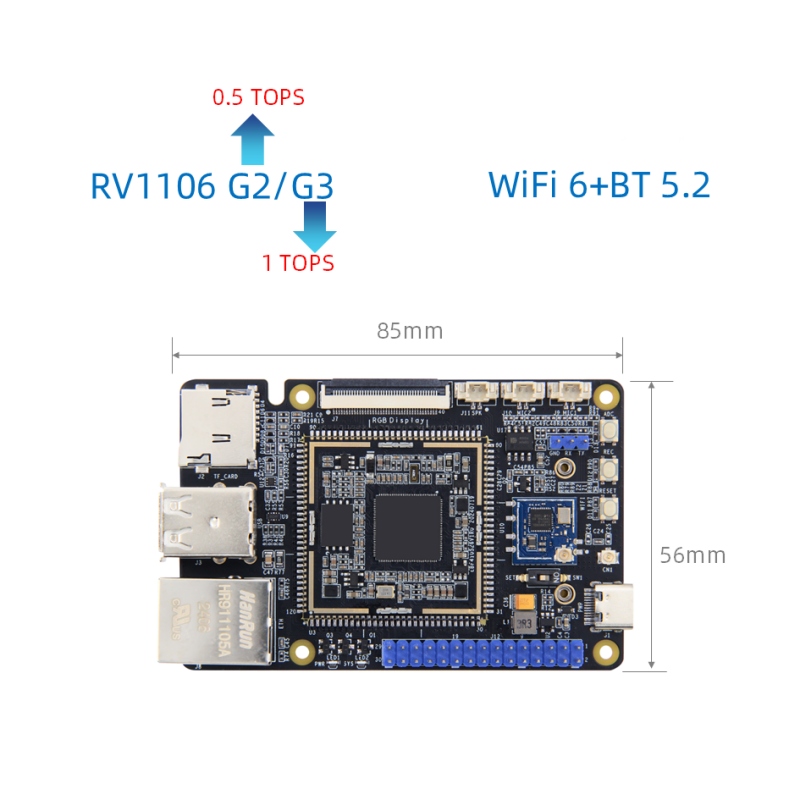

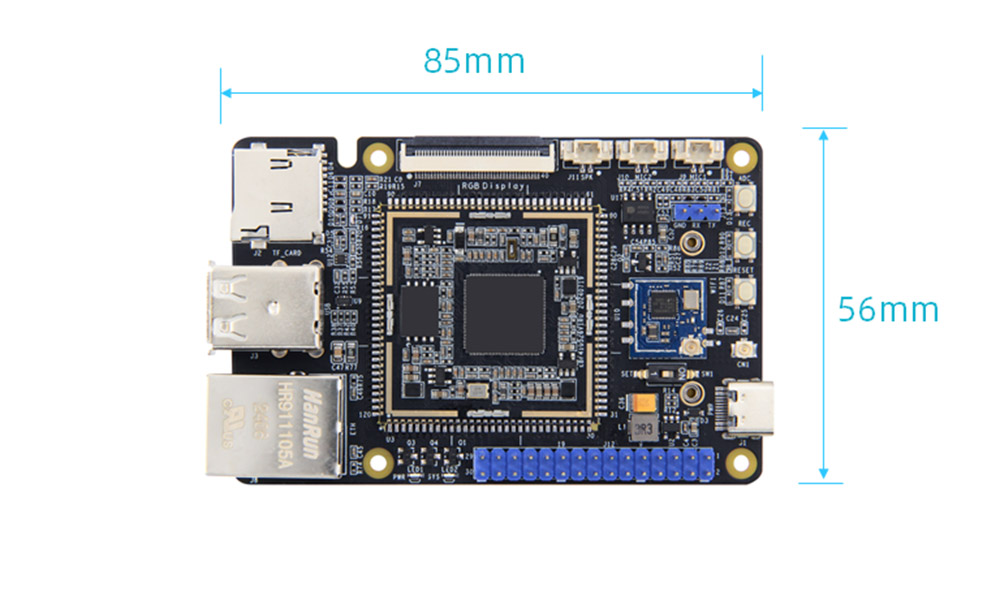

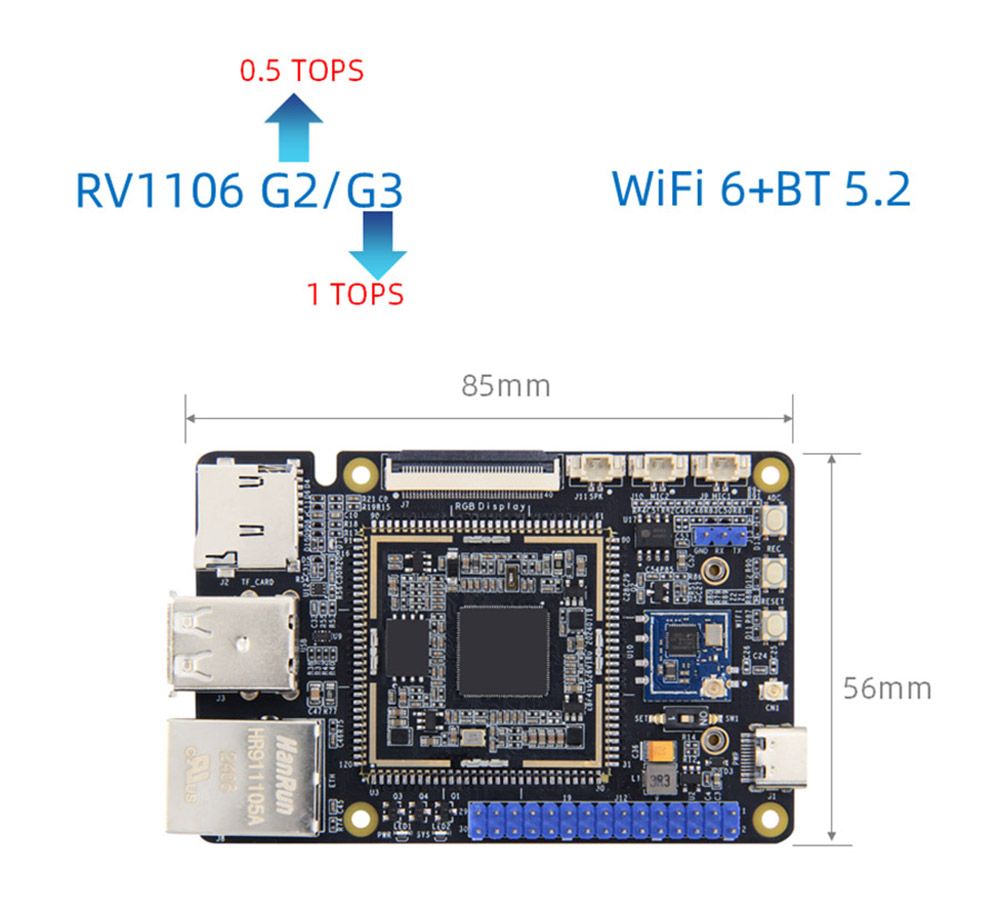

 आकार: 56*85 मिमी

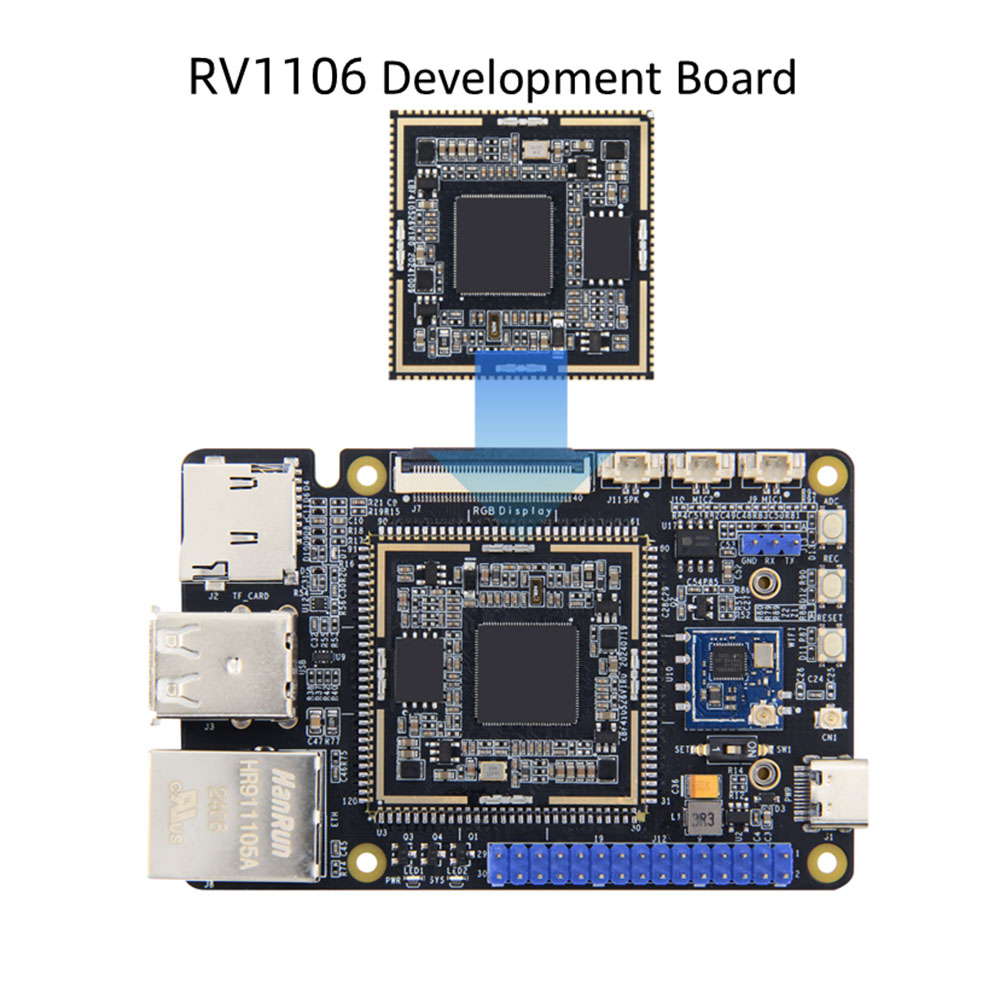

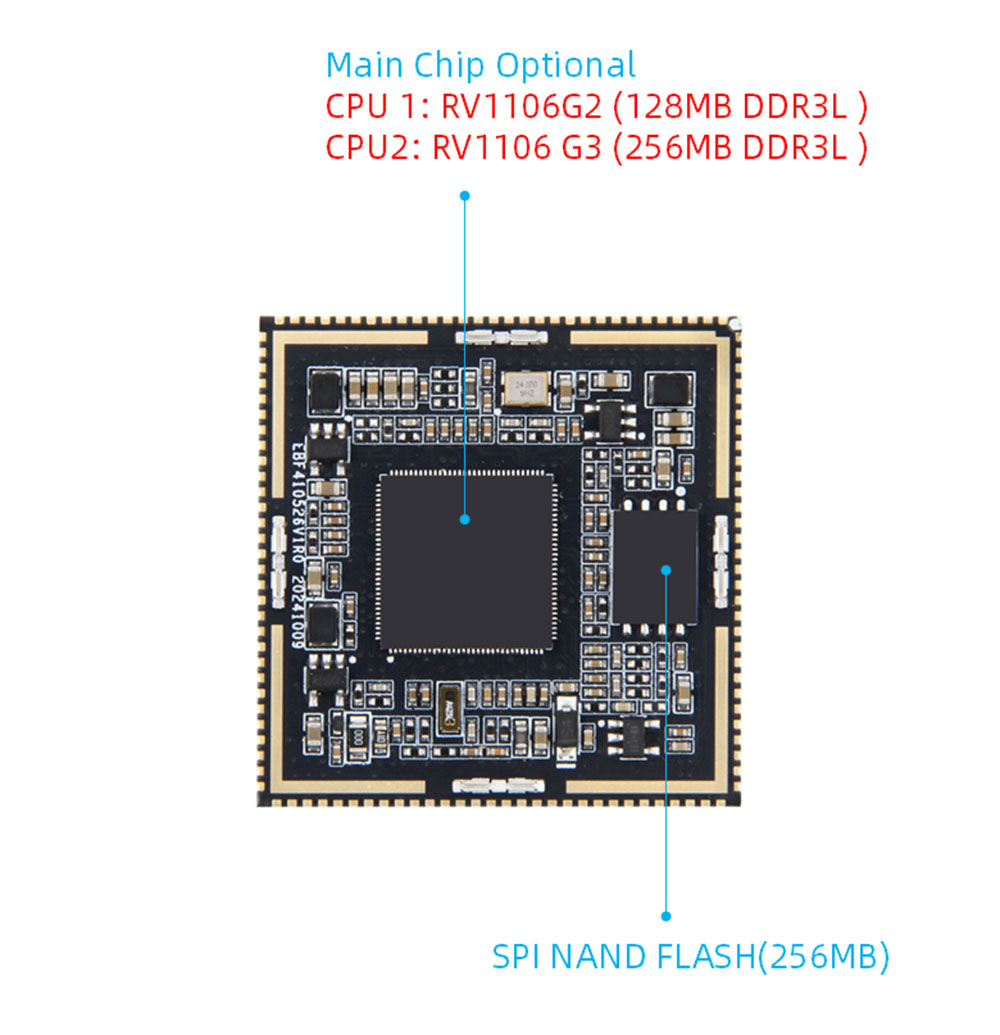

मॅचिंग कोअर बोर्ड उपलब्ध आहे

कोर बोर्ड हार्डवेअर कॉन्फिगरेशन

 सीपीयू: मुख्य चिप: आरव्ही 11106, कॉर्टेक्सा 7+एमसीयू

 मेमरी: एम्बेडेड डीडीआर 3 एल, पर्यायी आरव्ही 11106 जी 2: 128 एमबी/आरव्ही 11106 जी 3: 256 एमबी

 स्टोरेज: 256 एमबी स्पिनंड फ्लॅश

 एआय कंप्यूटिंग पॉवर: आरव्ही 11106 जी 2: 0.5tops@int8, rv1106G3: 1Topops@int8

 इंटरफेस: स्पिनँड फ्लॅश वगळता, 10 एनपीओआर रीसेट पिन आणि 3 यूएसबी समर्पित पिनसह 84 जीपीआयओसह 10 पूर्णपणे बाहेर गेले आहेत.

 पीसीबी: 4 थर, विसर्जन सोन्याचे डिझाइन

 आकार: 35*35 मिमी

सिग्नल पिन

 नेटवर्क पोर्ट: 1 100 मीटर इथरनेट

 सीरियल पोर्ट: 6

 आय सी: 5

 एसपीआय: 2

 एडीसी: 1

 पीडब्ल्यूएम: 12

2 आय 2 एस: 1

 यूएसबी: 1

 कॅमेरा: 2

 जेटीएजी: 1

 एलसीडी: 1

RV1106 बोर्ड तपशील
